法兰设计和分析的方法之waters法

放大字体  缩小字体 发布日期:2016-10-11  浏览次数:1074

法兰设计和分析的方法之Waters法是此类方法中代表性的一种设计方法。该法现为我国国家标准中钢制压力容器法兰计算及钢制管法兰强度计算所引用。


Waters法的架设与简化


1、法兰在设计稳定下保持弹性,不发生蠕变与塑性流动;


2、作用于法兰的螺栓载荷已经确定;


3、螺栓载荷与力臂按假定得出;


4、螺栓载荷与力臂的乘积即为施加于法兰的外力矩;


5、作用于法兰环上的力矩,其分布之可由作用在法兰环内和外径上的一个当量力偶来代替;


6、由于沿环分布的扭矩作用而引起法兰环中面的伸长可忽略不计;


7、在沿环均匀分布的扭矩作用下,环形形心的劲向位移可忽略;

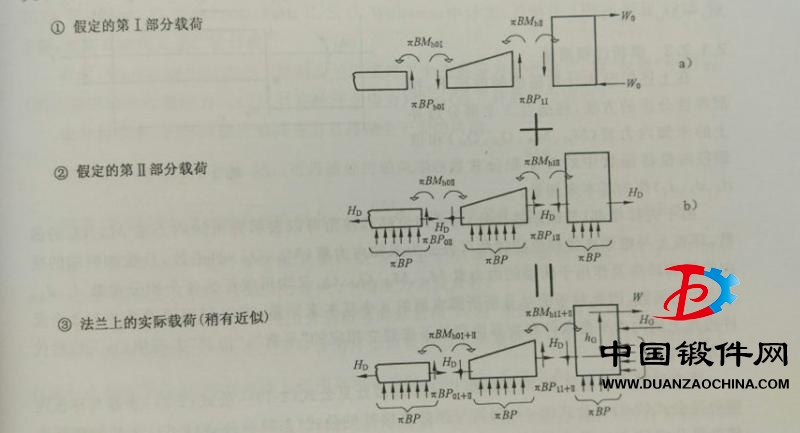

8、法兰环的扰曲或转角很小,所以俩种载荷系统和他们的弹性作用成线性关系,整个问题可用叠加法求解:

9、将锥劲和筒体视为薄壳,他们的中面半径可由其内径近似代替,并假定锥颈大端的径向位移为零。
