长幅外摆线锥齿轮锻件加工

放大字体  缩小字体 发布日期:2017-07-07  浏览次数:3080
核心提示:长幅外摆线锥齿轮锻件,指锥齿轮齿线的平面展开图是长幅外摆线。这种锥齿轮锻件的铣齿特点是:若机床摇台固定不动,刀盘与被加工

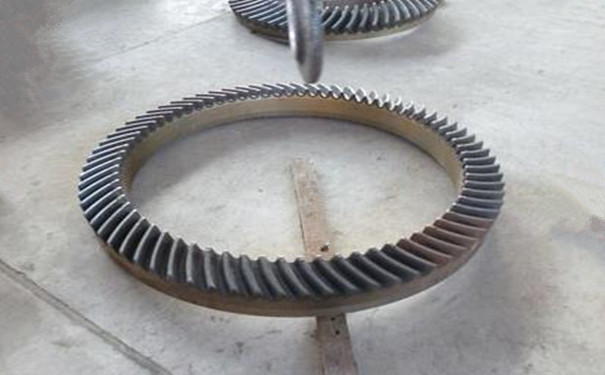

长幅外摆线锥齿轮锻件,指锥齿轮齿线的平面展开图是长幅外摆线。这种锥齿轮锻件的铣齿特点是:若机床摇台固定不动,刀盘与被加工锥齿轮相对转动,可以连续切齿,即同时完成齿槽切削和分度。铣刀盘与被加工锥齿轮的转动速比,等于被加工锥齿轮的定圆半径与铣刀盘的滚圆半径之比,也等于被加工锥齿轮齿数与铣刀盘的内外刀齿组数之比,或者说铣刀盘转过内外一组刀齿,被加工锥齿轮转过一个齿节距。若铣刀盘随机床摇台与被加工锥齿轮锻件相对滚动切齿,则一次滚动可同时完成分度和齿形与齿向的加工。





长辐外摆线锥齿轮锻件,因为加工机床和切齿刀盘的结构不同,有奥利康、克林根、格利森等齿制,克林根制铣齿刀盘,内外刀齿为分式结构,两组刀齿不同圆心,便于调整机床达到啮合接触区。



若把被加工锥齿轮锻件的轴心线调整到与机床摇台轴心线相错的位置,可加工双曲面锥齿轮副。
