齿轮锻件的插齿和梳齿加工介绍

放大字体  缩小字体 发布日期:2017-07-07  来源:锻件网  浏览次数:379
核心提示:插齿是一种广为采用的切齿方法,特别适合于加工内齿轮和多联齿轮。

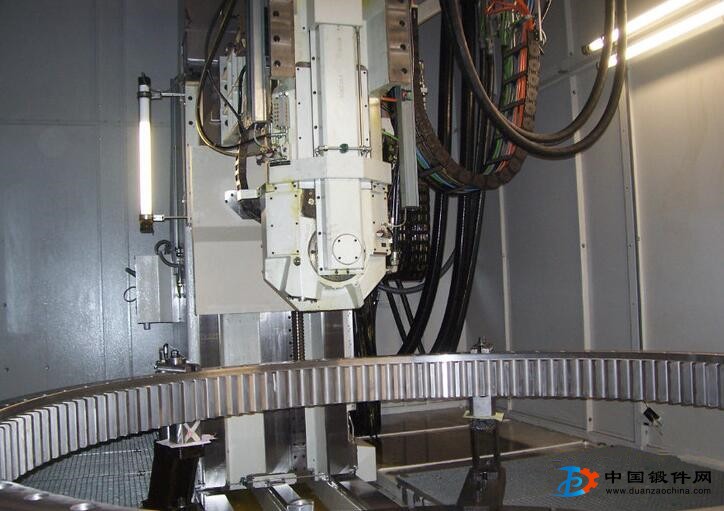

        插齿是一种广为采用的切齿方法,特别适合于加工内齿轮锻件和多联齿轮锻件。采用特殊刀具和附件后,还可加工无声链轮、棘轮、内外花键、齿形皮带轮、扇形齿轮、非完整齿齿轮、特殊齿形结合子、齿条、端面齿轮和锥度齿轮等。数控插齿机能加工椭圆齿轮、非圆齿轮和特殊形状的齿轮。插削速度可达1000-2000/min冲程数。加工精度达5-6级。的插齿机可加工直径为 12m、模数为40mm的齿轮。国产的插齿机通常能加工直径2m,模数20mm的齿轮。

插齿效率受插齿机刀具往复运动机构的限制,最近采用刀具卸载。使用静压轴承、增加刀架和立柱刚性等措施,新型插齿机冲程数明显提高,因而提高了插齿效率。在刀具方面,美国密芝根工具公司的多刀头插齿,效率比普通插齿提高5-10倍。

近年来,美国费洛公司、日本三菱公司和英国赛克斯公司均已制出微机数控插齿机。我国天津机床厂也研制了YD5132型插齿机,主传动用直流电机。工作台回转,刀具回转和工作台移动由数控系统单独控制。

硬齿面齿轮插削工艺,亦在试验。如成都工具研究所用AA级硬质合金插齿刀,加工45-62HRC的硬齿面齿轮,加工精度达6-7级(JBI79-83),粗糙度达Ra0.4-0.8um一定程度上可代替滚齿。

梳齿是用齿条刀插削圆柱齿轮锻件。特点是加工精度高,可达DIN5级。由于刀具结构简单、制造刃磨方便,精度高、刃磨次数多,便于采用硬质合金刀片和立方氮化硼(CBN)刀片加工淬硬齿轮。Maag公司采用CBN刀片加工淬硬齿轮,精度达到DIN5级。国外实践证明,当齿轮模数大于10mm-12mm时,梳齿生产率比滚齿和插齿高。

梳齿机有两种形式。梳齿机加工时齿条刀仅作切削运动,由工件边转动、边沿齿条节线移动来形成展成运动。加工范围大,如梳齿机可加工,m=1-10mm、直径小于750mm的齿轮,SH-1200L型梳齿机可加工m=2-70mm、直径2700mm-14000mm的齿轮。另一种森德兰式梳齿机,加工时由齿条刀的移动和工件相应的转动形成展成运动,是大型卧式梳齿机床。
