台阶和凹档锻件的设计

放大字体  缩小字体 发布日期:2017-07-09  来源:锻件网  浏览次数:407
核心提示:外形特别复杂的锻件,其台阶与凹档是否锻出,由锻件设计者视具体情况确定。

台阶是指在同一投影面上,具有向同一方向渐增或渐减的阶梯形几何特征的部分;凹档是指在同一投影面上,同一方向上某一中间部分的高度小于其相邻两部分高度的凹下部分。

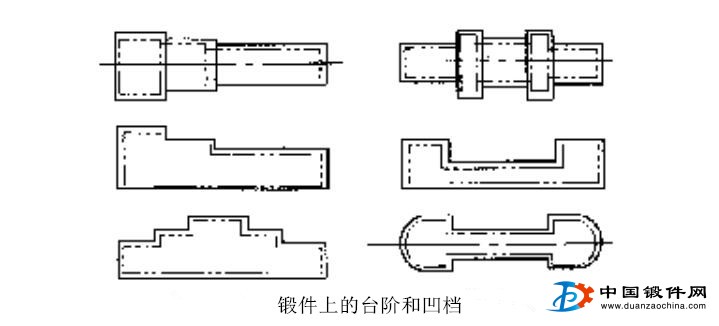

锻件上的台阶和凹档

台阶和凹档的几何参数的设计,主要是限制其允许的高度和最小长度,以保证锻件顺利成形。台阶和凹档的锻出条件应满足下表的要求,如不能满足表中条件时,应添加余块,如下图。对特别复杂的锻件应根据具体情况单独确定。

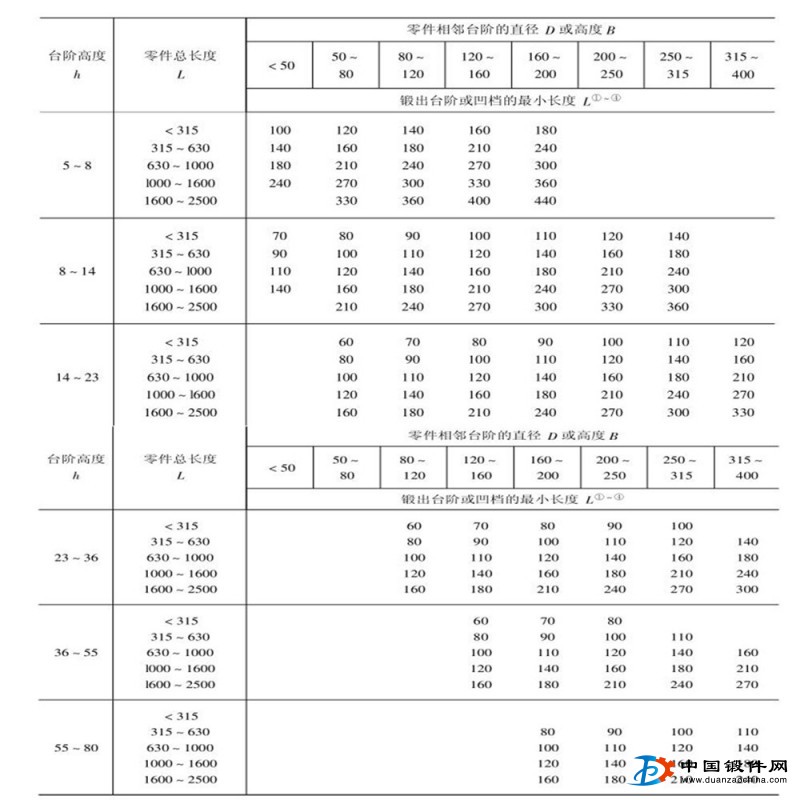

锤锻件台阶和凹档的锻出条件



注:外形特别复杂的锻件,其台阶与凹档是否锻出,由锻件设计者视具体情况确定。

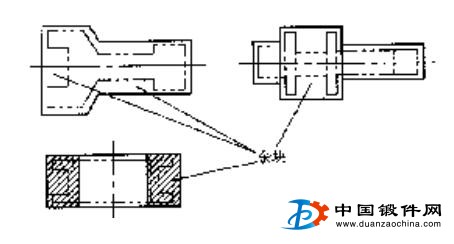

添加余块的锻件
