绘制锻件图的一般规定

放大字体  缩小字体 发布日期:2017-07-11  来源:法兰锻件网  浏览次数:859
核心提示:1)绘制锻件图所采用的比例、字体、图线、剖面符号及其画法按GB/4457.4-1984和GB/4457.5-1984;2)锻件图中锻件轮廓线用粗实线绘

1)绘制锻件图所采用的比例、字体、图线、剖面符号及其画法按GB/4457.4-1984和GB/4457.5-1984;

2)锻件图中锻件轮廓线用粗实线绘制;零件轮廓线用双点划线绘制;锻件分模线用点划线绘制;

3)为了便于考虑机械加工余量的大小,锻件尺寸数字应标注在尺寸线的中上方,零件相应部分尺寸数字标注在该尺寸线的中下方括号内;

4)对模锻后有精压要求的锻件,在精压面尺寸线上标明精压尺寸与公差,并在精压尺寸上方注明精压前的模锻尺寸与公差,再分别于该尺寸后注明“精压”和“模锻”;

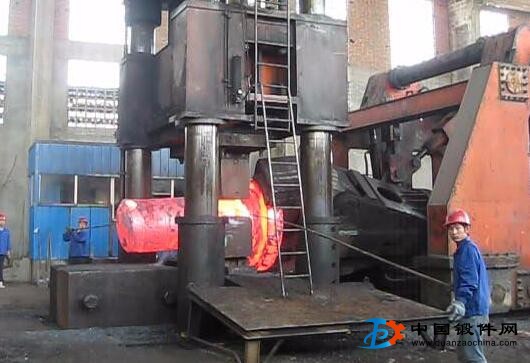

锻件加工



5)锻件图中标出道机械加工工序的定位基准面,以“V”表示。基准面的位置应由机械加工部门与锻造工艺部门协商确定。基准面应避免选在锻件分模线上;

6)凡需热处理并有硬度要求的锻件均应在锻件图上标出检测硬度的位置,并以符号“dB”表示。锻件检测硬度的位置尽量选定在加工表面上(调质锻件选定在锻件较厚处;退火锻件选定在锻件较薄处)。
