一、锻件毛坯材料

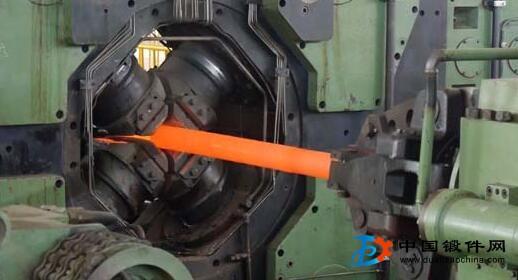

径向锻造是采用多锤头，又是沿径向锻打，金属变形处于三向压应力状态，有利于提高金属塑性，因此能加工的材料范围较广，不仅适用于锻造一般钢材，也适于锻造高强度低塑性的高合金钢，尤其适用于难熔金属如钨、钼、铌等及其合金的开坯和锻造。对于冷锻来说，材料硬度在85HRB以下最容易锻打，103HRB以上不适合冷锻。对于钢来说，w(C)在0.22%以下进行冷锻。对于高碳钢冷锻时，则需经过渗碳体球化退火，未退火
的则是细的珠光体合适。
二、锻件毛坯尺寸
一般实心锻件毛坯直径等于或稍大于锻件直径。锻空心件应选用管坯，为保证芯棒能自由投入，管坯的内径至少应比芯棒直径大1-2mm。至于管坯壁厚可根据锻件壁厚尺寸，适当考虑缩径时截面减小和壁厚略有增加来选取。若壁厚和外径尺寸允许时，可有意选用内径较大的管坯，在锻打时，氧化皮自动脱落，可得到光滑的内表面。
确定毛坯体积所考虑的其他因素与一般锻造方法相同。
三、锻件毛坯形式
径向锻造的毛坯不仅有棒材、线材、管材，而且可用深拉深件、镦粗件、挤压件、车削件、镗孔件等预成形件及切削加工件。
四、锻件毛坯加热
热径向锻造时，由于加热产生氧化皮使锤头和设备损伤，应考虑无氧化加热。
