自由锻台阶和凹档锻件的设计要素

放大字体  缩小字体 发布日期:2017-07-26  来源:锻件网  浏览次数:1332
核心提示:台阶锻件是指在同一投影面上,具有向同一方向渐增或渐减的阶梯形几何特征的部分;凹档锻件是指在同一投影面上,同一方向上某一中

台阶锻件是指在同一投影面上,具有向同一方向渐增或渐减的阶梯形几何特征的部分;凹档锻件是指在同一投影面上,同一方向上某一中间部分的高度小于其相邻两部分高度的凹下部分,如图所示。

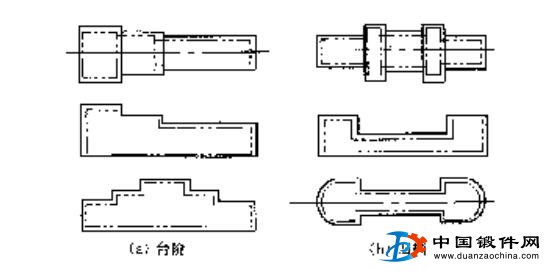

锻件上的台阶和凹档


台阶和凹档的几何参数的设计,主要是限制其允许的高度和最小长度,以保证锻件顺利成形。

台阶和凹档的锻出条件应满足下表的要求,如不能满足表中条件时,应添加余块,如下图。对特别复杂的锻件应根据具体情况单独确定。

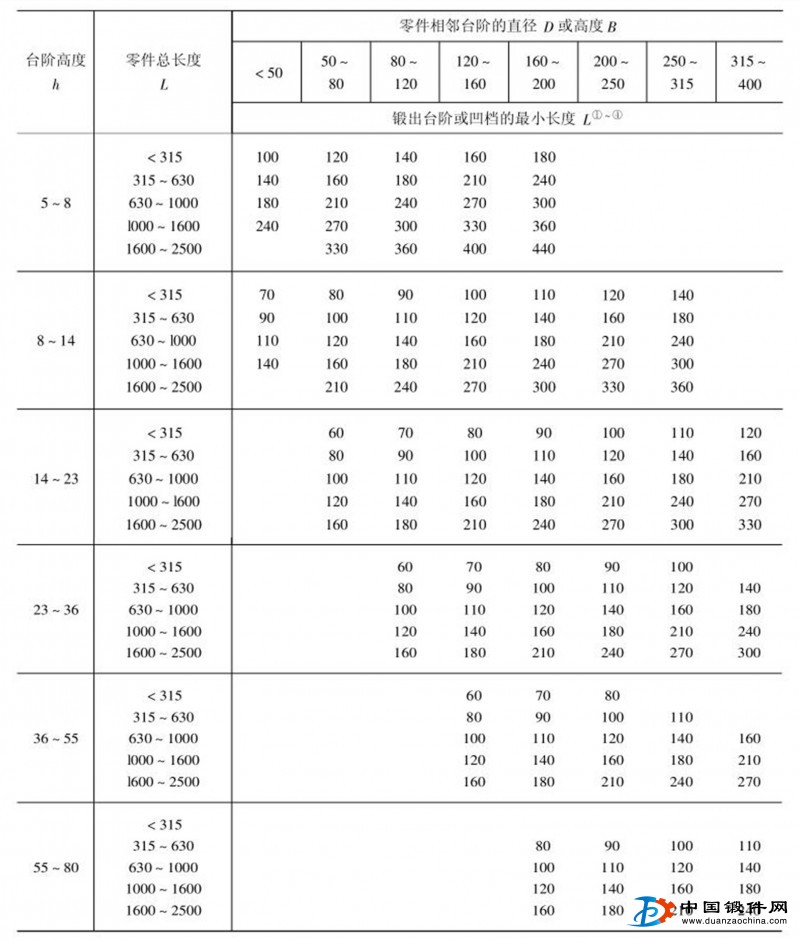

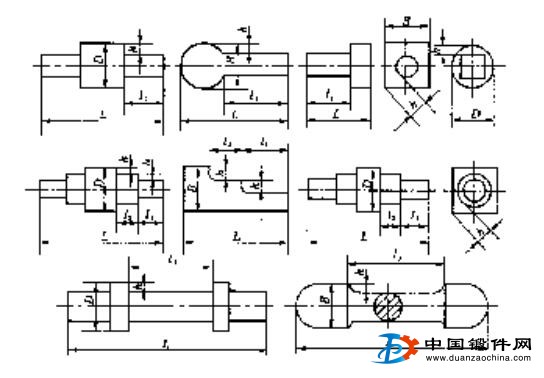

锤锻件台阶和凹档的锻出条件

注:

  端部台阶锻件长度11l时则应予锻出。

  中间台阶锻件长度120.8l时则应予锻出。

  凹档锻件长度131.5l时则应予锻出。

  外形特别复杂的锻件,其台阶与凹档是否锻出,由锻件设计者视具体情况确定。

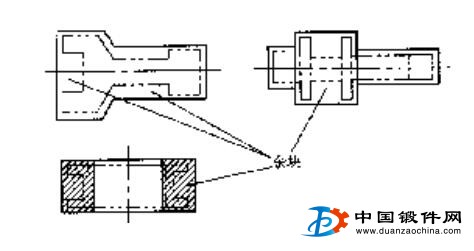

添加余块的锻件
