自由锻件凸台的设计要素

发布日期：2017-07-26 来源：锻件网浏览次数：785

核心提示：锻件凸台是指非轴类件锻件上的突起部分

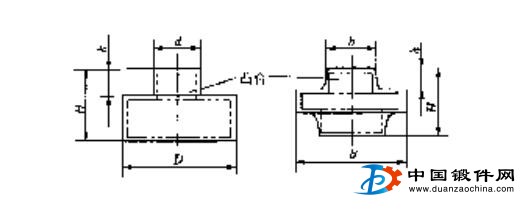

凸台是指非轴类件锻件上的突起部分，其高度尺寸h小于或接近于宽度方向尺寸d或b，见图

凸台通常是利用垫板或垫环等工具由镦粗压入成形的，因此，锻件凸台的结构尺寸一般不做严格限制，但在以下情况下应予以注意：

1对于圆盘形锻件，当直径D/d≤1.2高度H≤4h时，凸台可以不锻出；

2对于非圆形锻件，当边长B/b≤1.2，高度H≤4h时，凸台也可以不锻出。
