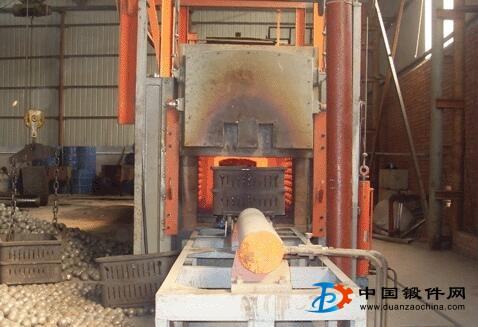

低碳结构钢热锻轧后，如硬度不髙，适于切削加工，可不进行正火，但应在500℃左右进行去应力退火。中碳结构钢锻件为避免调质时的淬火变形，需在切削加工或最终热处理之前进行500?650℃的去应力退火。加热时间不宜过长，以透烧为准，之后的冷却不宜过快，以免产生新的应力。具体加热温度要根据钢种、锻件尺寸、形状及设备条件来决定。合金钢及尺寸较大的锻件应选用较髙的温度。对切削加工量大、形状复杂而要求严格的刀具、模具等，在粗加工与半精加工之间，淬火之前常进行600?700℃，2?4h的去应力退火。刀具最终精磨过程中，或在储存及使用中常会发生开裂，可在精磨之后进行一次低于（或同于）回火温度的去应力退火，以免开裂。在使用中每次修磨之后进行去应力退火，可提髙刀具的使用寿命。需要渗氮的精密耐磨锻件，应在调质处理及最终磨加工后，进行一次低于调质温度的去应力退火，以防止锻件在渗無时的变形。热处理后性能不足（如淬硬不足）的重要工件或工具，在重新淬火之前也需进行去应力退火，以减小淬火变形。
