蜗杆锻件副加工方法

放大字体  缩小字体 发布日期:2017-08-04  来源:锻件网  浏览次数:293
核心提示:1、蜗杆锻件齿加工方法蜗杆锻件有圆柱蜗杆和环面蜗杆。蜗杆锻件的齿形有直纹齿与曲线齿等。加工圆柱蜗杆用普通车床,刀具相对被

1、蜗杆锻件齿加工方法

蜗杆锻件有圆柱蜗杆和环面蜗杆。蜗杆锻件的齿形有直纹齿与曲线齿等。加工圆柱蜗杆用普通车床,刀具相对被加工蜗杆做圆柱螺旋运动。加工环面蜗杆需改装普通车床或用普通滚齿机加专用工具,刀具相对被加工蜗杆作圆弧面螺旋运动,蜗杆锻件齿加工方法有车齿、铣齿、磨齿等。

(1)蜗杆锻件车齿,各种蜗杆都可以用(成形)车刀车齿,车刀材料有高速钢与硬质合金等,分别适用于软齿面和硬齿面蜗杆加工。

(2)蜗杆锻件铣齿,即用铣刀代替车刀车齿,铣刀种类有片(盘状)铣刀、内齿盘铣刀、指形刀等,铣齿加工的齿表面比较粗糙。

用于粗加工,比车床车齿生产率高。

①片(盘状)铣刀铣蜗杆齿,适用于中小模数的蜗杆铣齿,但不是所有齿形的蜗杆都能用铣齿。

②内齿盘铣刀铣蜗杆齿,适用于中小模数的圆柱蜗杆铣齿。

③指形刀铣蜗杆齿,适用于较大模数的蜗杆粗铣齿。从理论上讲各种蜗杆锻件都可以用指形刀精铣齿。

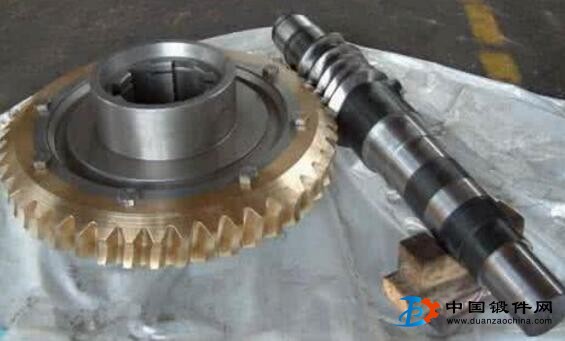

蜗杆锻件




(3)蜗杆锻件磨齿,即以砂轮代替车刀粗加工蜗杆齿面,尤其适用于齿面淬硬的蜗杆。蜗杆磨齿砂轮有圆盘形和指形两种,磨齿原理分别与片铣刀和指形铣刀加工蜗杆相同。但指形砂轮的磨削效率低,且齿形精度较难控制,实际应用很少。

2、蜗轮齿加工方法

蜗轮锻件的齿形种类与蜗杆的齿形种类相对应,加工刀具有滚刀、切向进给滚刀、剃齿刀、多齿飞刀、单齿飞刀等,进给方式有径向进给和切向进给两种。滚齿原理相当于蜗杆副的啮合,即蜗轮切齿刀具与被加工蜗轮的运动关系,就相当于蜗杆锻件带动蜗轮转动的运动关系,刀刃位于蜗杆表面上,刀具和被加工蜗轮有规律的相对转动,切出蜗轮齿形。切齿成形方法属于展成法。


更多锻件资讯请关注 锻件网 www.duan168.com


关键词: 蜗杆锻件,锻件
