锻件表面粗糙度的定义
锻件表面粗糙度是指加工表面上具有的较小间距和峰谷所组成的微观几何形状特征。其波长与波高之比值一 般小于50。
锻件表面粗糙度的评定参数
国家标准中规定与高度特性有关的评定参数如下。
①轮廓算术平均偏差Ra，在取样长度l内，被测轮廓上各点到轮廓中线偏移距离值的算术平均值。
②轮廓不平十字高度Rz兄在取样长度l内，5个的轮廓峰 高的平均值与5个的轮廓谷深的平均值之和。
③轮廓高度Ry在取样长度l内，轮廓峰顶线和轮廓谷底线之间的距离。

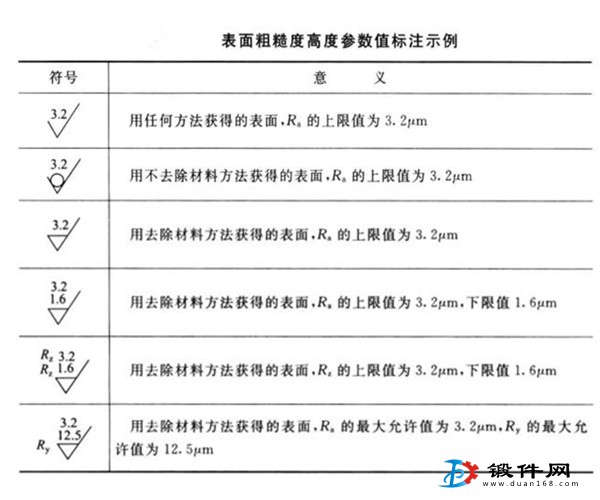

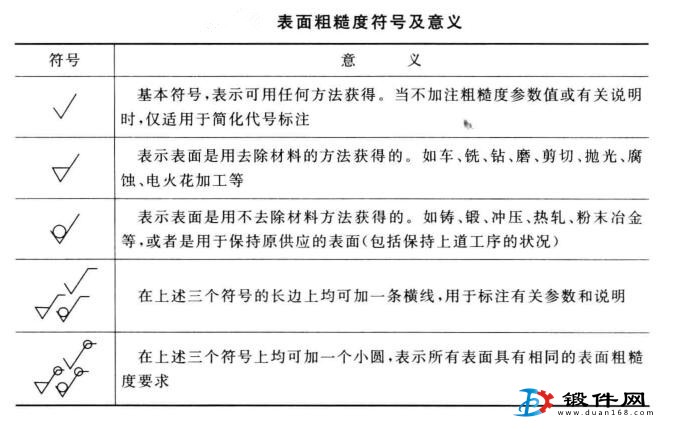

锻件表面粗糙度符号表面粗糙度符号下表1。表面粗糙度高度参数标注见下表2。
