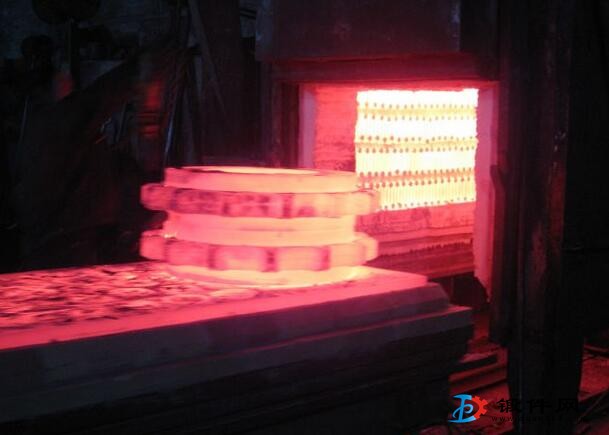

锻件根据热处理的目的和工序位置的不同,可将其分为预备热处理和最终热处理两大类。
1、热处理工序位置确定的一般规律
锻件预备热处理(正火、退火、调质等)工序一般安排在毛坯生产之后,切削加工之前,或粗加工之后,精加工之前。最终热处理(淬火、回火、化学热处理等)后硬度较高,除可以磨削加工外,一般不适宜其他切削加工,故其工序位置一般均安排在半精加工之后,磨削加工(精加工)之前。
在锻件生产过程中,由于锻件选用的材料和工艺过程不同,热处理工序会有所增减。因此,工序位置的安排必须根据具体情况灵活运用。
2、确定热处理工序位置的实例
车床主轴是传递力的重要零件,它承受交变载荷,轴颈处要求耐磨。一般选用中碳非合金钢(如45钢)制造。锻件热处理技术条件为:整体调质处理,硬度220?250HBSf轴颈及锥孔表面淬火,硬度50?52HRC。
主轴制造工艺路线:
锻造—正火—切削加工(粗)—调质—切削加工(半精)—高频感应加热表面淬火—低温回火—磨削
高频感应加热表面淬火+低温回火作为最终热处理,高频感应加热表面淬火是为了使轴颈及锥孔表面得到高硬度、耐磨性和疲劳强度;低温回火是为了消除应力,防止磨削时产生裂纹,并保持锻件高硬度和耐磨性。
更多锻件资讯请关注 锻件网 www.duan168.com
