1 主题内容与适用范围
本标准规定了管路法兰用缠绕式垫片的型式及尺寸。
本标准适用于公称压力PN为2.5- 10.0MPa的管路法兰用缠绕式垫片。
2 引用标准
GB 4622.3 缠绕式垫片技术条件
3 垫片型式和代号

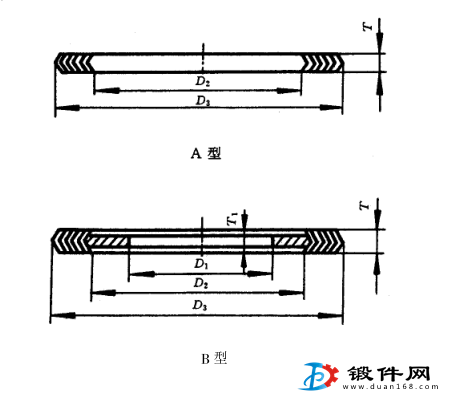

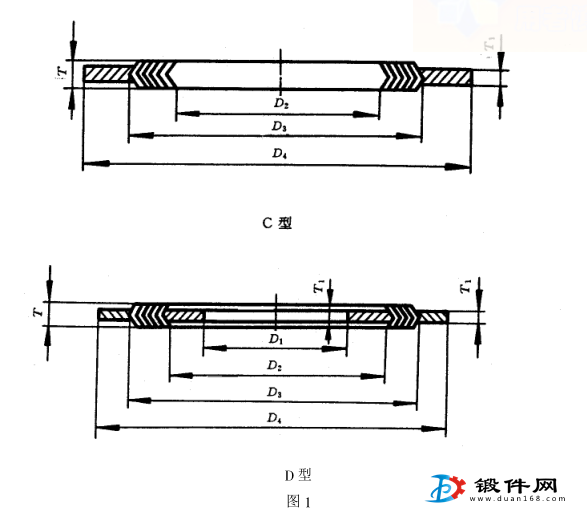

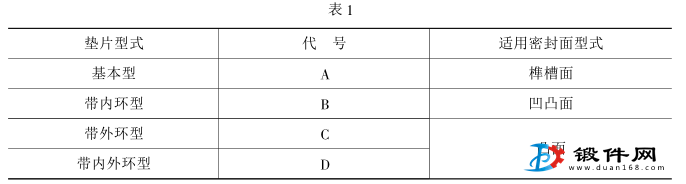

3.1垫片型式按图1及表1的规定。
a.基本型（A型）；
b.带内环型（B型）；
c.带外环型（C型）；
d.带内外环型（D型）。
4 垫片尺寸

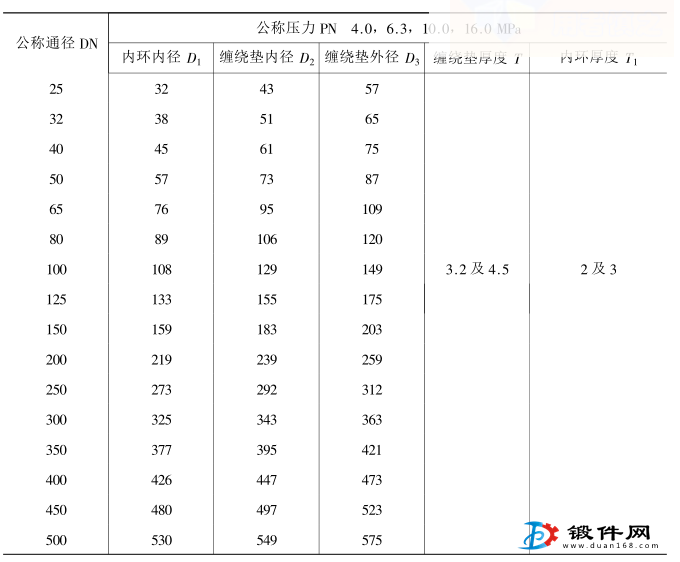

4.1 A型和B型垫片尺寸按表2的规定。

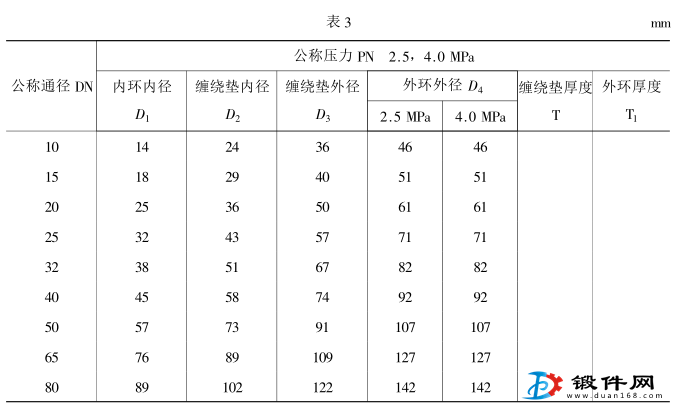

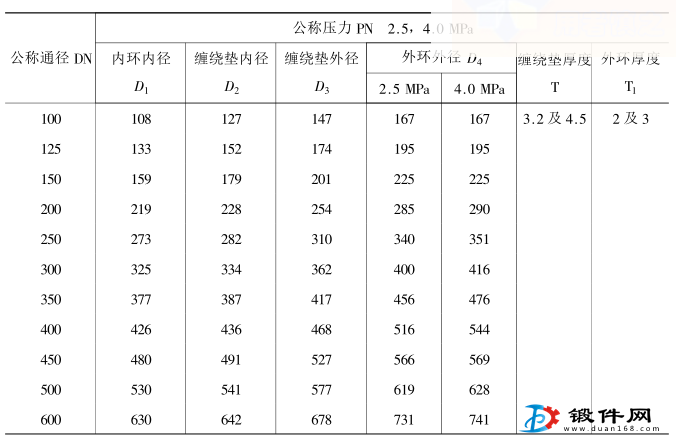

4.2 A型和B型垫片尺寸按表3的规定。
5 技术要求
垫片材料、尺寸公差、检验规则、标记示例及其他技术要求应符合 GB 4622.1-4622.3的规定。
