凹凸面钢制管法兰盖(国标)

放大字体  缩小字体 发布日期:2018-04-04  来源:锻件网  浏览次数:335
核心提示:1 主题内容与适用范围本标准规定了公称压力PN为4.0,6.3,10.0MPa的凹凸面钢制管法兰盏的型式和尺寸。本标准适用于公称压力4.0?

1 主题内容与适用范围

本标准规定了公称压力PN为4.0,6.3,10.0MPa的凹凸面钢制管法兰盏的型式和尺寸。

本标准适用于公称压力4.0?10.0 的凹凸面钢制管法兰盖。


2 引用标准

JB/T 74管路法兰 技术条件

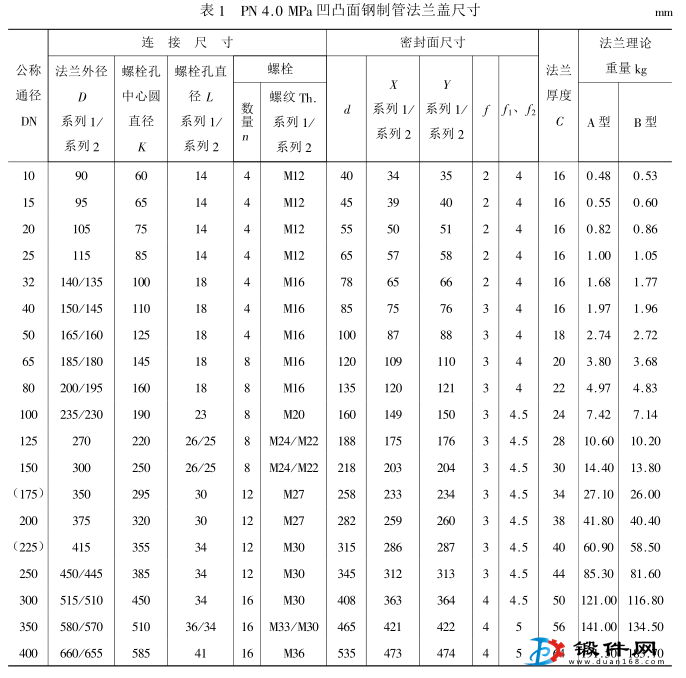

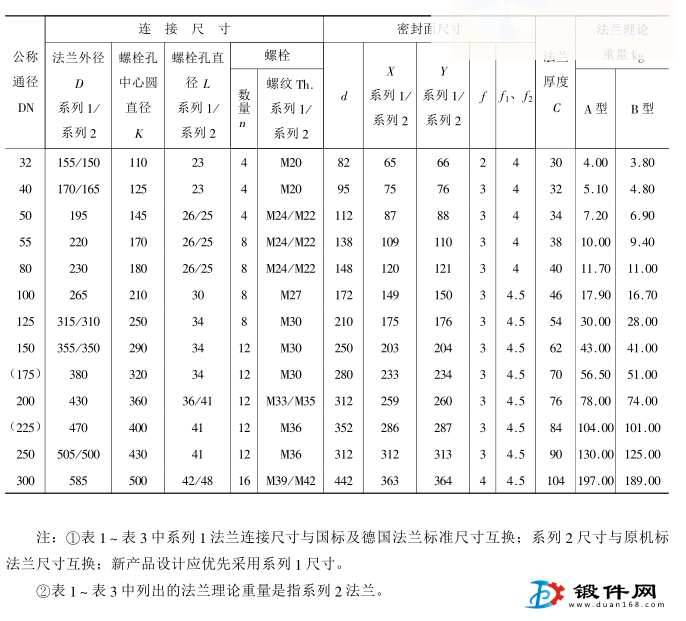

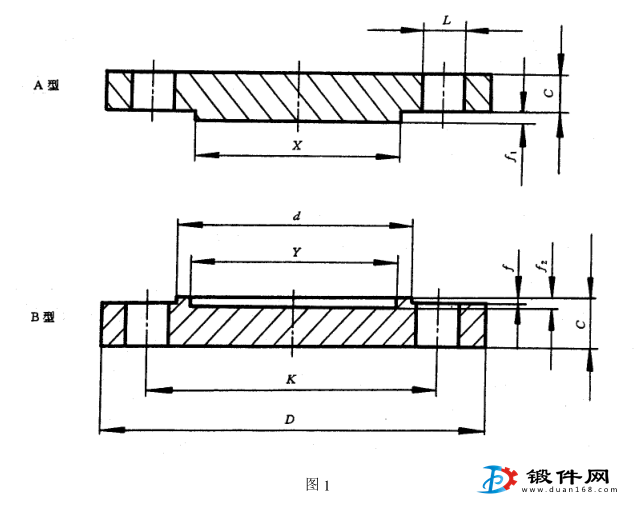

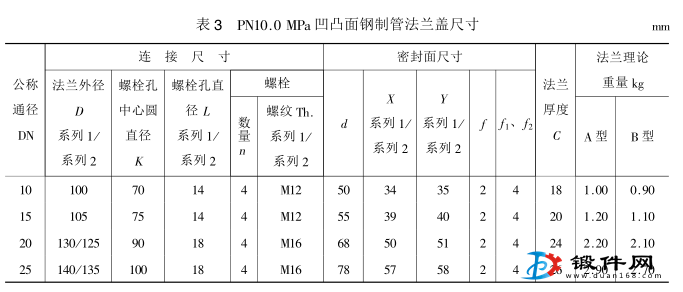

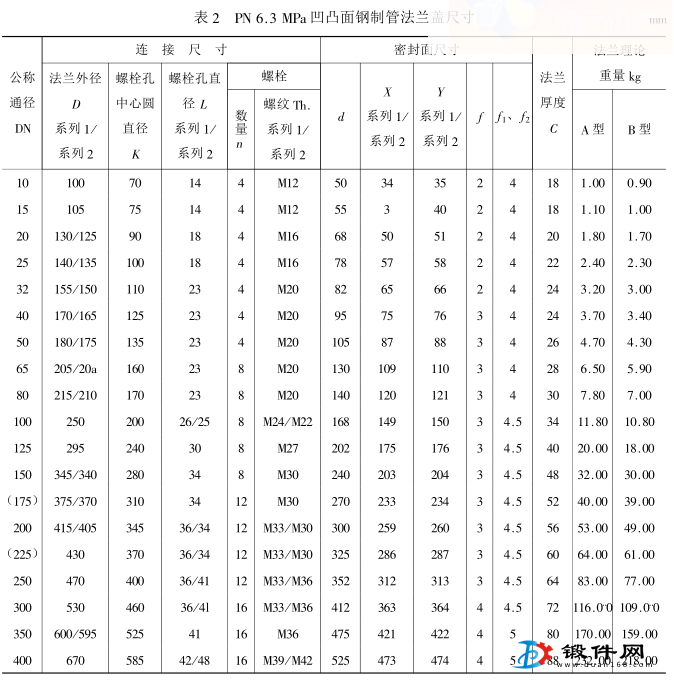

3 法兰盖的型式和尺寸应符合图1及表1-表3的规定。

4 法兰盖的技术要求按JB/T 74的规定。


5 法兰盖的公称压力和不同温度下的允许工作压力按JB/T 74的规定。


6 标记示例

公称通径300mm、公称压力4.0 MPa、尺寸为系列2的凸面钢制管法兰盖:

法兰盖 300-40A JB/T86.2-94

公称通径300mm、公称压力4.0 MPa、尺寸为系列1的凹面钢制管法兰盖:

法兰盖 300—40B(系列 1)JB/T86.2—94
