核心提示:法兰盘又名法兰凸缘盘。法兰是管子与管子之间相互衔接的零件,用于管端之间的衔接;也有用在设备进出口上的法兰,用于两个设备之

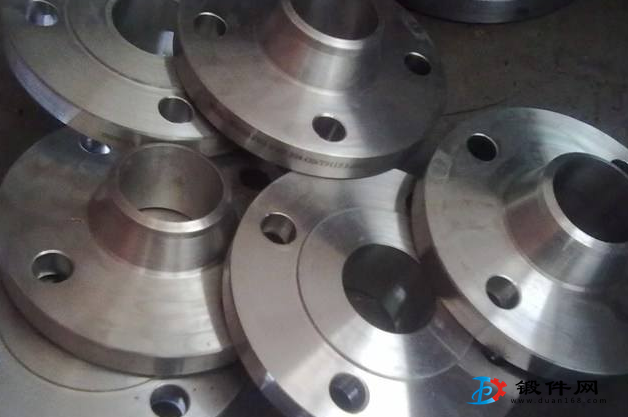

法兰盘又名法兰凸缘盘。法兰是管子与管子之间相互衔接的零件,用于管端之间的衔接;也有用在设备进出口上的法兰,用于两个设备之间的衔接,如减速机法兰。法兰衔接或法兰接头,是指由法兰、垫片及螺栓三者相互衔接作为一组组合密封布局的可拆衔接。

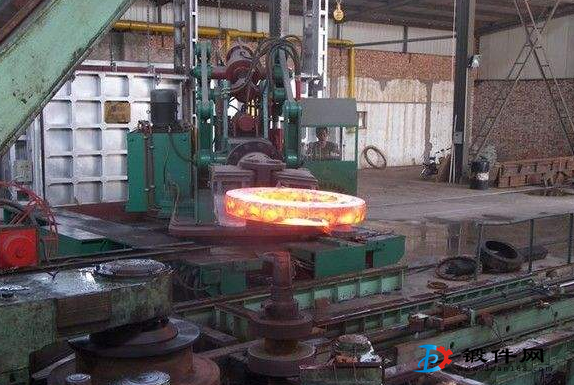

法兰盘的轧制加工新技术从上个世纪的80年代后期左右有限要素方法的应用日渐广泛,进入两千年以后,计算机智能运算技术获得了突飞猛进的发展,计算机模拟输出技术已经不再局限于老旧的二维形式,三维立体的新技术应用发展正在不断加速。新技术的应用不仅增加了利润,也因此提高了产品的尺寸精度和质量。


定径轧制的新技术:采用定径轧制时由于内面没有工具,因此在轧制法兰盘时轧材的内面形状不整齐。采用三辊式轧机时,轧材的内面为六角形形状。经过使用三维有限要素法模拟计算,研究出了这种内面棱角现象的发生机理和相对应的方式策略。使用极为接近正圆的相近孔型时能获得基本均匀的壁厚,但在采用接近正圆的椭圆率=0.960的孔型时内面六棱角的情况较为明显。而使用这种新型技术算法后能预测用张力减径机轧制时壁厚的变化,弄清了轧辊孔型特性和机架间张力对法兰盘的影响。


延伸轧制的新技术:盘装连轧管机采用盘装和孔型辊进行轧制,因此与板轧制不同,在轧辊圆周方向上存在着轧辊和盘装没有接触的自由变形区。由于该自由变形区是在下个机架上被轧制,因此为正确理解盘装连轧管机的综合特征,对包括自由变形区在内的变形进行预测是很重要的。由于它的变化性高,且预测方法特别复杂,因此假如还是采用以前过时的技术算法已经不能胜任,就算可以,那么模拟出来的结果也会很不如人意,达不到预定的标准。在这种情况下高精度,高速度的新技术新算法应运而生,考虑到轧制方向剪切变形,采用普通扩张平面变形进行三维立体的新算法。从实验结论来看,模拟计算出的结果合乎预期。



更多锻件资讯请关注 锻件网 www.duan168.com
