1、绘制锻件图所采用的比例、字体、阁线、剖面符号及其画法按GB/T 4457.4—2002和GB/T4451.5—1984。
2、锻件图中锻件轮廓线用机实线绘制；锻件轮廓线用双点画线绘制；锻件分模线用点画线绘制。
3、为了便于考虑机械加工余量的大小，锻件尺寸数字应标注在尺寸线的中上方，锻件相应部分尺寸数字标注在该尺寸线的中下方括号内。
4、对模锻后有精压要求的锻件，在精压面尺寸线上标明精压尺寸与公差，并在精压尺寸上方注明精压前的模锻尺寸与公差，再分別于该尺寸后注明“精压”和“模锻”。
5、锻件图中标出笫一道机械加工工序的定位基准面，以“V”表示。基准面的位置应由机械加工部门与锻造工艺部门协商确定。基准面应避免选在锻件分模线上。
6、凡需热处理并有硬度要求的锻件均应在锻件图上标出检测硬度的位置，并以符号“dB”表示。锻件检测硬度的位置尽量选定在加工表面上（调质锻件选定在锻件较厚处；退火锻件选定在锻件较薄处）。
示例

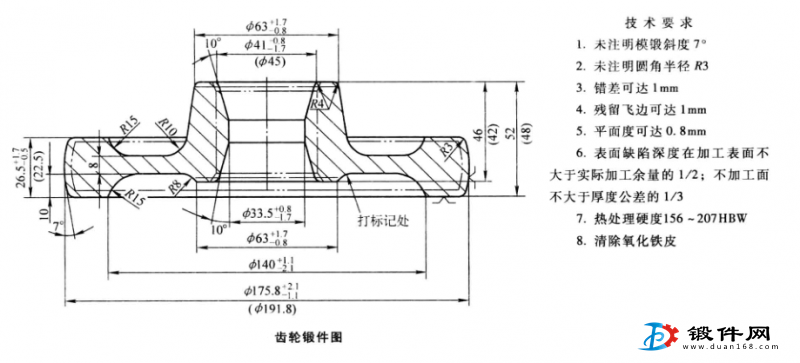

某一齿轮锻件的外径为171.8mm，全高48mm， 计算其锻件质量4.63kg，包容体质量为10. 18kg，形状复杂系数为S3级，材料牌号180CrMnTi,0材质系数为M1级；精度等级为普通级。由图中锻件的机械加工余量及公差绘制出锻件图。由于需方未提出特殊要求，其技术要求按一般锻件质量要求列于锻件图下方。
