自由锻件台阶和凹档的设计结构要素

放大字体  缩小字体 发布日期:2018-05-08  来源:锻件网  浏览次数:625
核心提示:自由锻件的形状设计,一般应遵循下述原则:①锻件的流线尽可能顺零件主应力方向分布,不被切断,无严重的涡流。②截面突变尽可能

自由锻件的形状设计,一般应遵循下述原则:

①锻件的流线尽可能顺零件主应力方向分布,不被切断,无严重的涡流。

②截面突变尽可能小,而且平缓过渡。

③锻造各部分的锻造比相近。


自由锻件基本的结构要素有:台阶、凹档、法兰、凸肩和孔等。


台阶和凹档的设计

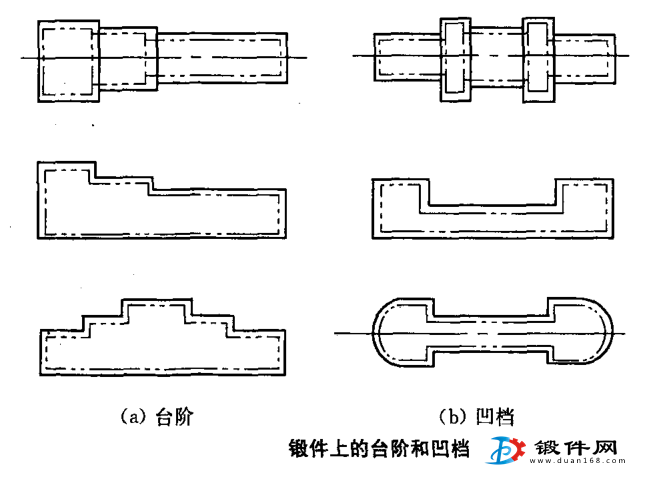

台阶是指在同一投影面上,具有向同一方向渐增或渐减的阶梯形几何特征的部分;凹档是指在同一投影面上,同一方向上某一中间部分的髙度小于其相邻两部分髙度的凹下部分。

台阶和凹档的几何参数的设计,主要是限制其允许的高度和最小长度,以保证锻件顺利成形。

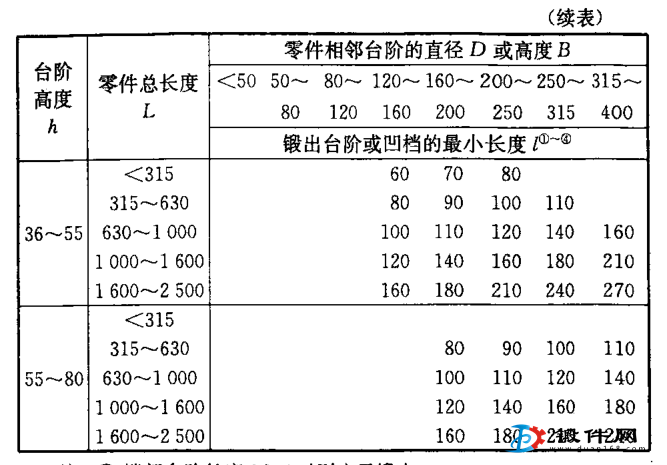

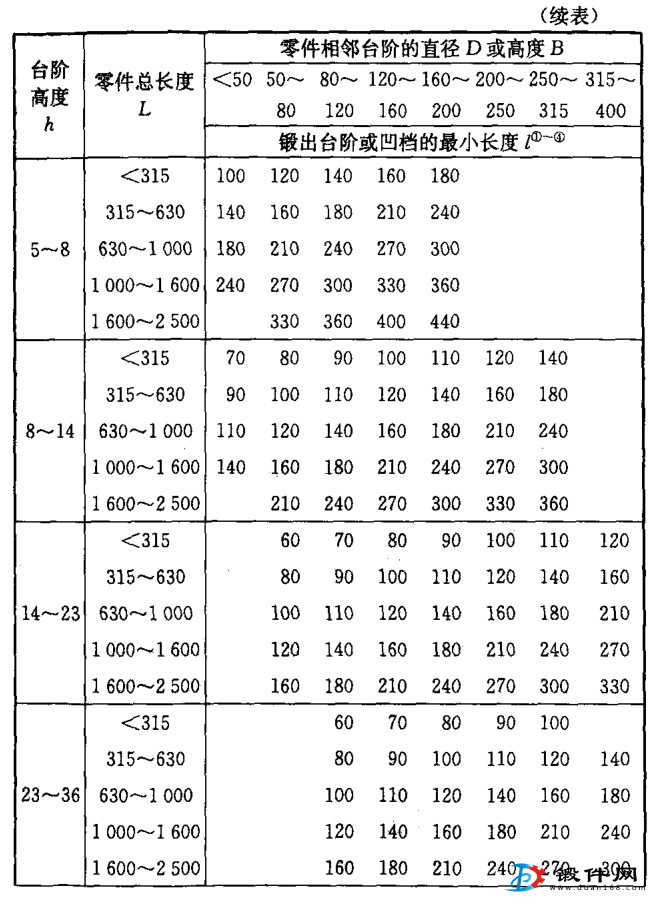

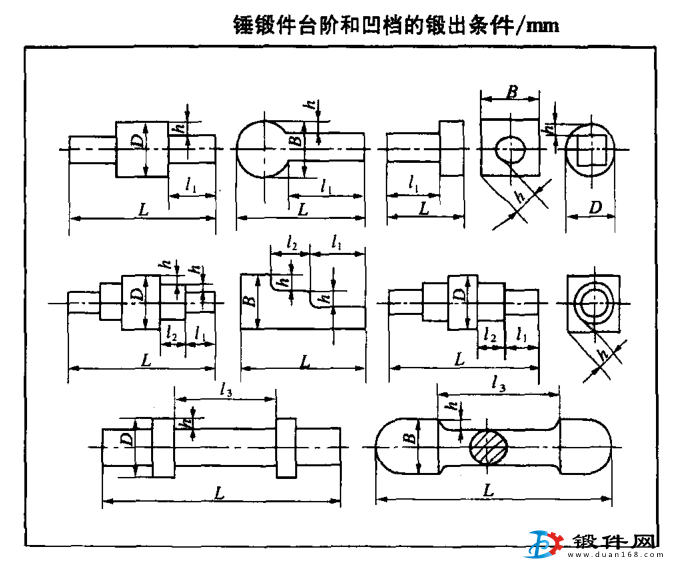

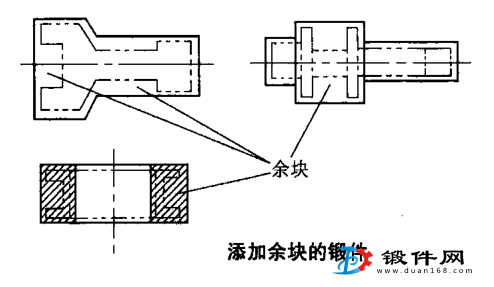

台阶和凹档的锻出条件应满足表中的要求,如不能满足表中条件时,应添加余块。对特别复杂的锻件应根据具体情况单独确定。


注:①端部台阶长度L1≥L时则应予锻出。

②中间台阶长度L2≥0.8L时则应予锻出。

③凹档长度L3≥1.5L时则应予锻出。

④外形特别复杂的锻件,其台阶与凹档是否锻出,由锻件设计者视具体情况确定。
