常用国际管法兰标准的几个体系及我国管法兰标准

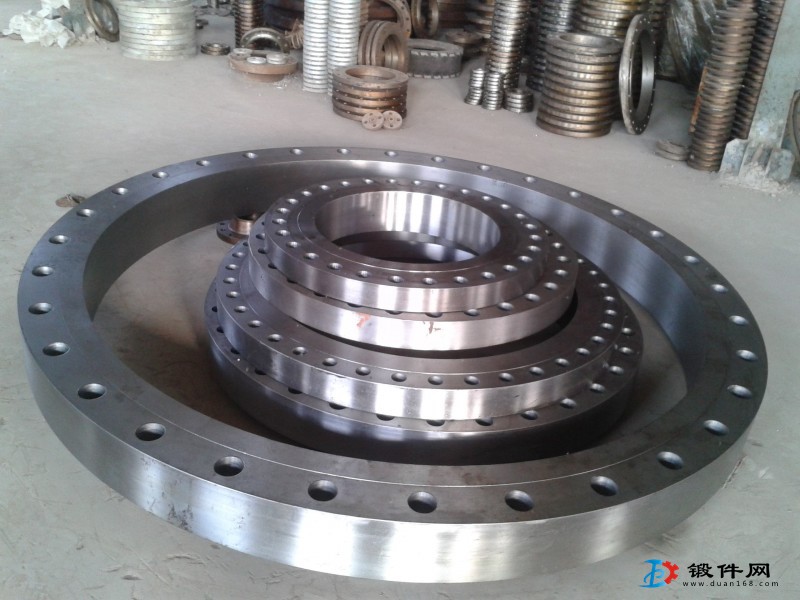

一、法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可折连接，管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。

二、国际上管法兰标准的几个体系

1、欧洲法兰体系：德国DIN（包括苏联）

a、公称压力：0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32.0, 40.0, Mpa
b、公算通径：15~600mm
c、法兰的结构型式：平焊板式、平焊环松套式、卷边松套式、对焊卷边松套式、对焊环松套式、对焊式、带颈螺纹连接式、整体式及法兰盖
d、法兰密封面有：平面、凹面、凹凸面、榫槽面、橡胶环连接面、透镜面及膜片焊接面
e、苏联于1980年发布的OCT管法兰同录标准与德国DIN标准相似，不再追述
2、美洲法兰体系：美国ANSI B16.5《钢制管法兰及法兰管件》
a、公称压力：150psi（2.0Mpa），300psi（5.0Mpa），400psi（6.8Mpa），600psi（10.0Mpa），900psi（15.0Mpa），1500psi（25.0Mpa），2500psi（42.0Mpa），
b、公算通径：6~4000mm
c、法兰的结构型式：条焊、承插焊、螺纹连接、松套、对焊及法兰盖
d、法兰密封面：凹面、凹凸面、榫槽面、金属环连接面
3、日本JIS管法兰：在石油化工装置中一般仅用于公用工程，在国际上影响较小，在国际上没有形成独立体系。

三、我国钢制管法兰国家标准体系GB

1、公称压力：0.25Mpa~42.0Mpa
a、系列1：PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42（主系列）
b、系列2：PN0.25, PN0.6, PN2.5, PN4.0
其中PN0.25，PN0.6，PN1.0，PN1.6，PN2.5，PN4.0共6个等级的法兰尺寸系属于以德国法兰为代表的欧洲法兰体系，其余为美国法兰为代表的美洲法兰体系。
在GB标准中，从属于欧洲法兰体系的公称压力级的为4Mpa，从属于美洲法兰体系的公称压力级为42Mpa。
2、公称通径：10mm~4000mm
3、法兰的结构形式：
整体法兰
单元法兰
a、螺纹法兰
b、焊接法兰对焊法兰
带颈平焊法兰带颈承插焊法兰 板式平焊法兰
c、松套法兰对焊环松套带颈法兰 对焊环松套板式法兰平焊环松套板式法兰板式翻过松套法兰
d、法兰盖（盲孔法兰）
4）法兰密封面：平面、凹面、凹凸面、榫槽面、环连接面

四、仪表常用的管法兰标准体系

1、 DIN标准
1）常用压力等级：PN6，PN10，PN16，PN25，PN40，PN64，PN100，PN160，PN250
2）法兰密封面： raised face DIN2526C 突面法兰 grooued acc. DIN2512N 榫槽面
2、 ANSI标准
1）常用压力等级：CL150，CL300，CL600，CL900，CL1500
2）法兰密封面：ANSI B 16.5 RF flanges 突面法兰
3、 JIS标准：不常用
1）常用压力等级：10K，20K
