法兰的密封效果怎样

放大字体  缩小字体 发布日期:2018-05-25  来源:锻件网  浏览次数:437
核心提示:碳钢法兰,即本体材质为碳钢的法兰盘或末端法兰连接件。其中含有碳钢材质的法兰,称为碳钢法兰。常见材质为铸造碳钢牌号WCB、锻

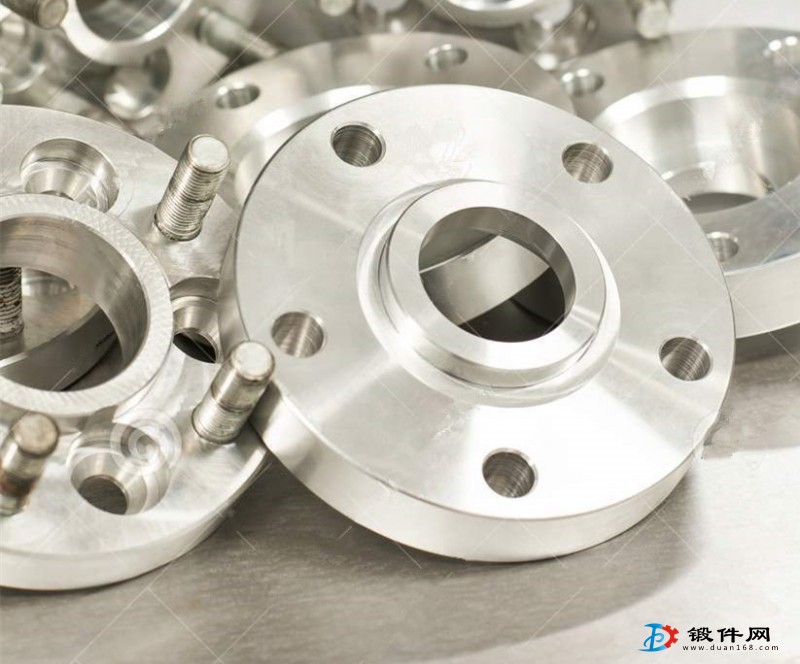

碳钢法兰,即本体材质为碳钢的法兰盘或末端法兰连接件。其中含有碳钢材质的法兰,称为碳钢法兰。常见材质为铸造碳钢牌号WCB、锻件A105,或Q235B,A3、10#、#20钢,16锰,45号钢、Q345B等。

碳钢法兰密封面的型式有三种:平面型密封面,适用于压力不高、介质无毒的场合;凹凸密封面,适用于压力稍高的场合;榫槽密封面,适用于易燃、易爆、有毒介质及压力较高的场合。普通橡胶垫片适用于温度低于120℃的场合;石棉橡胶垫片适用于对水蒸气温度低于450℃,对油类温度低于350℃,压力低于5MPa的场合,对于一般的腐蚀性介质,最常用的是耐酸石棉板。碳钢法兰垫片是一种能产生塑性变形、并具有一定强度的材料制成的圆环。

对碳钢法兰的刚度要求,原来进行法兰设计时,都只进行强度计算,而很少进行刚度计算,但是越来越多的生产实践证明,法兰刚度也会影响法兰的密封性,刚性不足的法兰将产生过大的翘曲变形,使垫片的受力不均匀,而导致泄漏。碳钢法兰联接是一种可拆联接。按所联接的部件可分为容器法兰及管碳钢法兰。在高压设备及管道中,采用铜、铝、10号钢、不锈钢制成的透镜型或其他形状的金属垫片。高压垫片与密封面的接触宽度非常窄(线接触),密封面与垫片的加工碳钢法兰光洁度较高。
