1.机械式清理

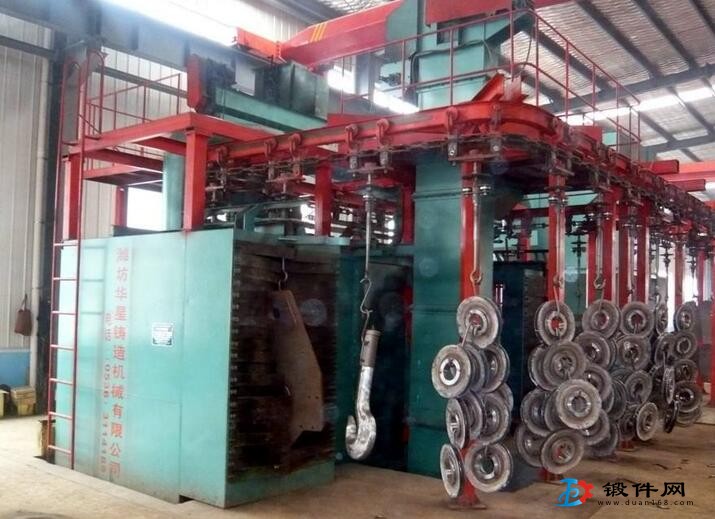

机械式清理目前都采用滚简喷丸方法，铝合金和镁合金锻件一般不适合用这种方法，因为这些材料较软，喷丸可能破坏锻件上的高肋、薄壁或锐边等几何形状的清晰程度，例如棱角变钝和缺肉等。钛合金锻件可以釆用喷丸清理方法，但必须使用玻璃丸代替钢丸或铁丸。
2.酸洗
1）酸洗过度
酸洗过度可能在锻件表面上造成麻点或麻坑。麻点和麻坑能向锻件的内部发展，深度可达1mm以上。造成酸洗过度的原因有：酸洗液的配比不适当；酸洗时间过长；酸洗温度过高等。
2）腐蚀
腐蚀也会在锻件表面上造成麻点或麻坑。造成腐蚀的原因可能在于锻件本身。例如在锻件的两端和切边后分模面上流线露头的地方，由于构成流线的杂质和基体材料的电极电位不同，从而产生电化学腐蚀作用。此外，锻件的材料里如果存在两种以上电位差不同的相或严重偏析的合金元素，也会发生电腐蚀。材料中有些杂质本身的抗腐蚀性较差，也容易受到酸洗液的侵蚀。
