锻件尺寸公差的基本概念

放大字体  缩小字体 发布日期:2018-07-25  来源:锻件网  浏览次数:1599
核心提示:机器的零件必须能够在与加工制造无关并且没有修整的状态下进行装配或更换,因此,锻件的尺寸只允许限制在规定尺寸的偏差范围之内

机器的零件必须能够在与加工制造无关并且没有修整的状态下进行装配或更换,因此,锻件的尺寸只允许限制在规定尺寸的偏差范围之内。公差所规定的就是这种允许偏差。


锻件尺寸公差可以保证产品的功能和零件的可装配性。然而出于成本原因,所选择的公差不应小于实际必需的公差。


我们把公差分为尺寸公差和形状与位置公差。尺寸公差涉及的是长度和角度尺寸,而形位公差涉及的是形状,例如平面度,或位置,例如垂直度。



尺寸公差的基本概念


锻件产品中对于孔(内部尺寸)和轴(外部尺寸)而言,其决定性尺寸应有一个统一的、标准化的概念。 但其缩写符号只是部分标准化。


标称尺寸N作是图纸上所称谓的尺寸。在图形表达法中,标称尺寸相当于零线。


公差的量规定为上限偏差ES或es和下限偏差ES 或es 。大写字母用于孔,小写字母用于轴。公差的图形表达法中,上限与下限偏差尺寸之间的范围又可称为公差范围。



通过上限和下限偏差尺寸也可以确定极限尺寸。 极限尺寸即指最大尺寸(极限的上限尺寸)和最小尺寸(极限的下限尺寸)。


未注公差


锻件确定未注公差的标准是:该项公差值在加工时一 般都能得到遵守。我们把未注公差分为长度尺寸、角度,圆弧半径和倒角的未注公差和形状与位置的未注公差。


如果在图纸上提示使用未注公差,该提示适用的是未标入具体公差值的长度、形状和位置的未注公差。


长度尺寸的未注公差适用于下列图纸尺寸,即如 果在图纸上提示使用未注公差,则这类公差将不标入具体的公差值,例如标入“lS0 2768-m"。锻件长度尺寸的未注公差均为正负公差。

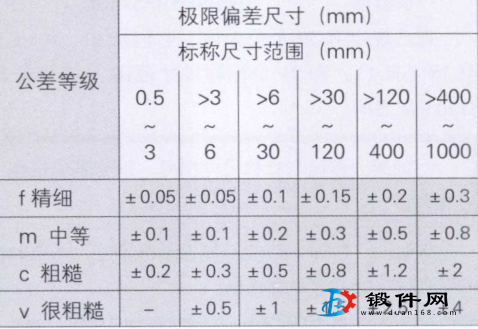

锻件一般以标称尺寸范围和公差等级为基准来确定未注公差的范围。公差等级一般划分为四个等级, 即精细,中等,粗糙,很粗糙。
