锻件毛坯计算

放大字体  缩小字体 发布日期:2018-08-31  浏览次数:528
核心提示:如图,根据零件图绘制锻件图。在1吨模锻锤上模锻,生产批量为成批生产。解:计算过程如下1、确定机械加工余量和公差(1)计算锻

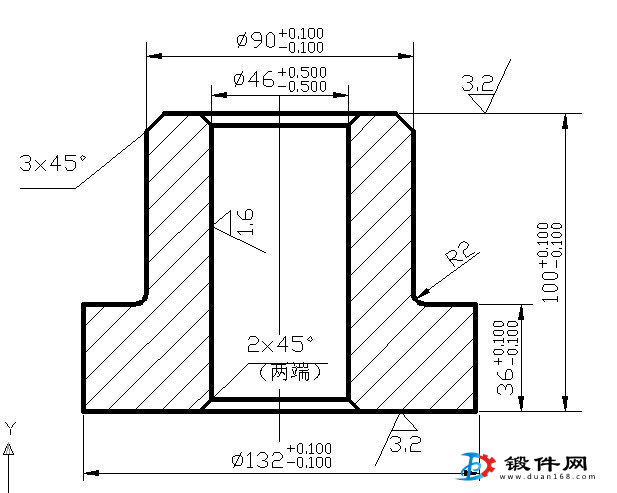

如图,根据零件图绘制锻件图。

1吨模锻锤上模锻,生产批量为成批生产。







解:计算过程如下



1、确定机械加工余量和公差

1)计算锻件质量m



2)计算锻件复杂系数S



S范围内,所以复杂系数为级。

3)材质系数M

45钢含碳量c%=0.42~0.50%<0.65%

所以材质系数为级。

4)由表2-2、表2-3查得零件加工余量

锻件厚度尺寸100mm,余量2.0~2.5mm,取2.5mm

锻件长度尺寸132mm,余量2.0~2.5mm,取2.5mm

内孔直径尺寸46mm,余量2.6mm

根据锻件质量m、复杂系数S、材质系数M,由表2-42-6查公差

  锻件尺寸132mm,公差

  锻件尺寸90mm,公差

  厚度尺寸100mm,公差

  厚度尺寸36mm,公差

内孔直径46mm,公差

错差1.2mm

残留飞边公差1.2mm

表面缺陷,不允许超过1.2mm



2、确定模锻斜度

由零件尺寸,查得,内表面拔模斜度,外表面拔模斜度



3、圆角半径

外圆角半径r=余量+a=2.5+2=4.5mm,取r=5mm

内圆角半径R=2~3r,根据需要,取R=8mm



4、冲孔连皮

    连皮厚度



   圆角半径

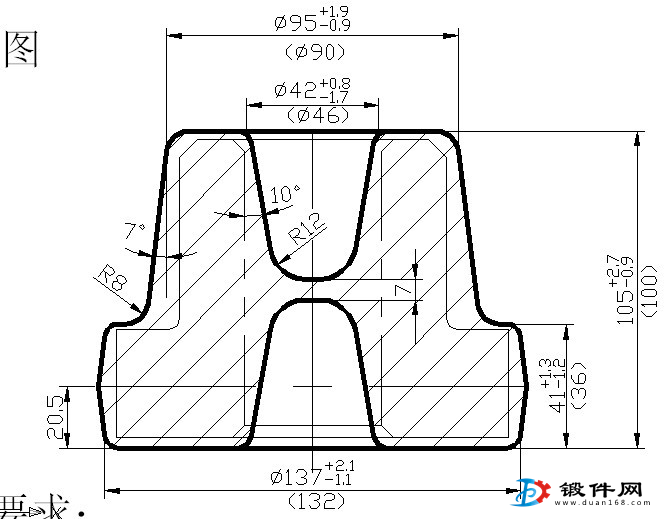

综上得,锻件图如下。
