锻件图的绘制方法

放大字体  缩小字体 发布日期:2018-11-02  浏览次数:1492
核心提示:锻件图是指在零件图的基础上,考虑加工余量、锻件公差、工艺余块等所绘制的图样。锻件的轮廓用粗实线表示;零件的轮廓用双点划线

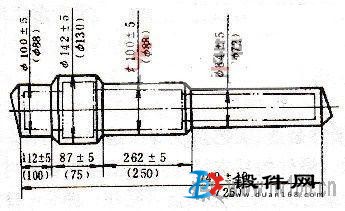

锻件图是指在零件图的基础上,考虑加工余量、锻件公差、工艺余块等所绘制的图样。锻件的轮廓用粗实线表示;零件的轮廓用双点划线表示。锻件的基本尺寸与公差标注在尺寸线的上面或左面;零件的基本尺寸标注在尺寸线的下面或右面,并且用圆括号括住。图1所示是一个台阶轴的锻件图。锻件图是锻造生产、锻件检验与验收的主要依据。

锻件的加工余量及公差

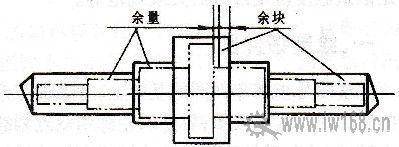

锻件加工余量是指为使零件具有一定精度和表面质量,在锻件表面需要加工的部分提供切削加工用的一层金属,如图2所示。锻件公差是指规定的锻件尺寸的允许变动量。锻件的加工余量及公差可根据JB 4249-86确定。部分钢质台阶轴类自由锻件的加工余量及公差(锻造精度为F级)见表1。

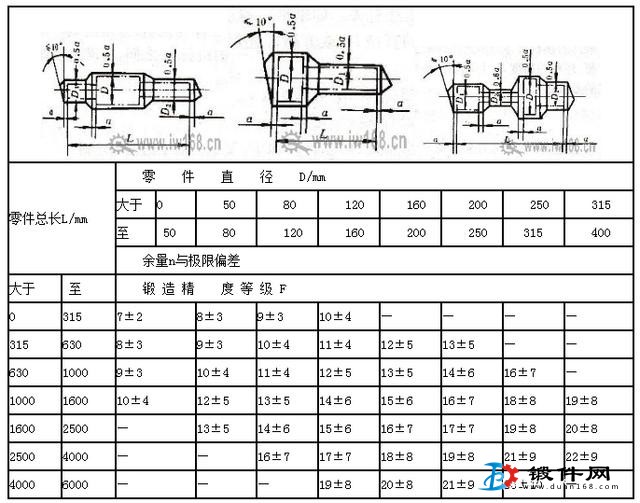

表1 台阶轴类锻件加工余量与公差

余块

余块是指为简化锻件的外形及锻造过程,在锻件的某些地方加添的一些大于余量的一块金属,如图1所示。增设余块方便了锻件成形,但增加了切削加工工时和金属的消耗量。是否添加工艺余块应根据实际情况综合考虑。
