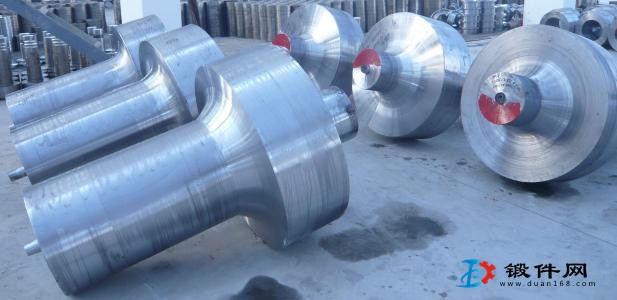

锻件分为Ⅰ、Ⅱ、Ⅲ、Ⅳ四个级别，每个级别的检验项目按下表规定：
锻件级别 检验项目 检验数量
Ⅰ 硬度（HB）：逐件检查 ；
Ⅱ 拉伸和冲击：同冶炼炉号，同炉批，每批抽样检查一件；
Ⅲ 拉伸和冲击：同冶炼炉号，同炉批，每批抽样检查一件。 超声检测：逐件检查；
Ⅳ 拉伸和冲击：逐件检查，超声检测：逐件检查；
那么压力容器各个标准上对锻件级别又是如何规定的呢？
GB 150.4-2011
下列钢锻件应选用Ⅲ级或Ⅳ级：
用作容器筒体和封头的筒形、环形、碗形锻件。
公称厚度大于300mm的低合金钢锻件。
标准抗拉强度下限值等于或大于540Mpa且公称厚度大于200mm的低合金钢锻件。
使用温度低于-20℃且公称厚度大于200mm的低温用钢锻件。
用于设计温度高于300℃的20MnMoNb、20MnNiMo、12Cr2Mo1V和12Cr3Mo1V Ⅲ级或Ⅳ级钢锻件，设计文件中应规定钢锻件按批（Ⅲ级）或逐件（Ⅳ级）进行设计温度下的高温拉伸试验，其屈服强度值参见附录B。
HG/T 20581-2011
锻件的尺寸和质量符合下列条件之一者为中小型锻件，超过下列条件者为大型锻件。
法兰尺寸不大于PN2.5、DN600的人孔法兰或相当于该尺寸的其它环形锻件。
锻件质量不大于800kg的饼状、筒型和异型锻件（如三通、阀体等）。
直径不大于200mm且质量不大于1500kg的条形或轴类锻件。
压力容器用锻件应根据其使用条件及尺寸、质量大小，选用相应的锻件级别。
设计压力小于10.0Mpa的法兰以及几何尺寸类似的锻件应符合Ⅱ级或Ⅱ级以上要求。
设计压力大于或等于1.6Mpa的锻件应符合Ⅱ级或Ⅱ级以上要求。
设计压力大于或等于10.0Mpa的中小型锻件应符合Ⅲ级要求，大型锻件应符合Ⅲ级或Ⅳ级要求。
使用介质的毒性为极度或高度危害性的锻件以及公称厚度大于300mm的锻件应符合Ⅲ级或Ⅳ级要求。
HG/T 20592-2009
管法兰用锻件（包括锻轧件）的级别及其技术要求应符和下面两项的规定：
符和下列情况之一者，应符合Ⅲ级或Ⅲ级以上锻件的要求：
公称压力大于或等于PN100者；
公称压力大于PN40的铬钼钢锻件；
公称压力大于PN16且工作温度小于或等于-20℃的铁素体钢锻件。
除上述规定外，公称压力不大于PN63的锻件应符合Ⅱ级或Ⅱ级以上锻件的要求。
HG/T 20585-2011
低温压力容器用锻件按《低温承压设备用低合金钢锻件》NB/T 47009和《承压设备用不锈钢和耐热钢锻件》NB/T 47010，应不低于Ⅱ级要求，设计压力大于或等于1.60Mpa时，应不低于Ⅲ级。
