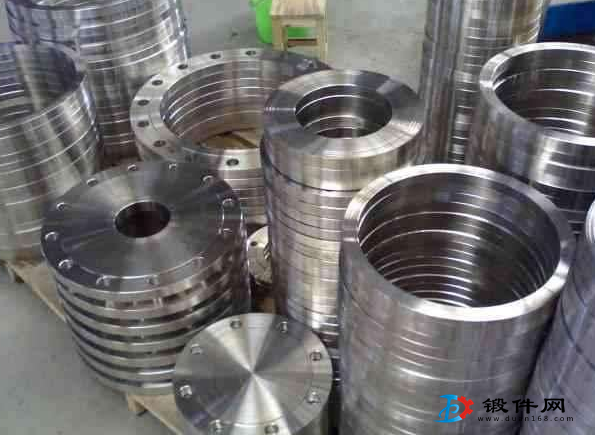

平焊法兰是与容器或管道采用角焊缝连接的一种法兰,属任意式法兰。设计时根据法兰环与直筒段连接的整体性程度,分别按整体式或松式法兰校核。平焊法兰不仅节省了空间、减轻了重量, 重要的是确保接头部位不会发生泄漏,具有良好的密封性能。紧凑法兰尺寸之所以减小,是由于减小了密封件的直径,这将会减小密封面的截面。其次,法兰垫片已被密封环所代替,以确保密封面对密封面的匹配。随着所需压力的降低,螺栓的尺寸和所需数量都可相应减小,所以 终设计出了一种体积小且重量轻(比传统的法兰的重量减轻70%~80%)的新产品。因此平焊法兰是一种比较的法兰产品,减轻了质量和空间,对工业用途起了重要作用。
平焊法兰广泛应用于中低压容器和管道的连接。平焊法兰适用于公称压力不超过2.5MPa的碳素钢管道连接。平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种。光滑式平焊法兰的应用量 大,多用于介质条件比较缓和的情况下,如低压非净化压缩空气、低压循环水。它的优点是价格比较便宜。平焊法兰的主要设计缺点是它不能保证无泄漏,这就是其设计上的不足:连接是动态的,而且诸如热膨胀和起伏不定的周期载荷都会造成法兰面之间的移动,影响法兰的功能,从而使法兰的完整性受损, 终导致泄漏。任何产品都不可能没有缺陷,只是尽量控制产品的不足到 少,所以公司在生产平焊法兰时尽量完善产品的性能,使之发挥 大的作用。
平焊法兰的锻造可分为自由锻、镦粗、挤压、模锻、闭式模锻、闭式镦锻。闭式模锻和闭式镦锻由于没有飞边,材料的利用率就高。用一道工序或几道工序就可能完成复杂锻件的精加工。由于没有飞边,锻件的受力面积就减少,所需要的荷载也减少。但是,应注意不能使坯料 受到限制,为此要严格控制坯料的体积,控制锻模的相对位置和对锻件进行测量,努力减少锻模的磨损。
根据锻模的运动方式,锻造又可分为摆辗、摆旋锻、辊锻、楔横轧、辗环和斜轧等方式。摆辗、摆旋锻和辗环也可用精锻加工。为了提高材料的利用率,辊锻和横轧可用作细长材料的前道工序加工。与自由锻一样的旋转锻造也是局部成形的,法兰的优点是与锻件尺寸相比,锻造力较小情况下也可实现形成。包括自由锻在内的这种锻造方式,加工时材料从模具面附近向自由表面扩展,因此,很难保证精度,所以,将锻模的运动方向和旋锻工序用计算机控制,就可用较低的锻造力获得形状复杂、精度高的产品。
