怎样计算锻件辗扩时的坯料尺寸?

放大字体  缩小字体 发布日期:2019-06-16  来源:168锻件网  浏览次数:739
核心提示:根据金属体积不变的原则,假定锻件辗扩前后环的高度不变,在给定锻造比后,即可求出坯料的尺寸,即式中:D(钱坯)为扩孔前毛坯

根据金属体积不变的原则,假定锻件辗扩前后环的高度不变,在给定锻造比后,即可求出坯料的尺寸,即

锻件辗环公式1

式中:D(钱坯)为扩孔前毛坯的外径,mm;δ为烧损系数,铝合金一般无烧损,δ取为1;y为锻造比。


假定扩孔前后锻件的高度不变,则:

锻件辗环公式2

式中:D后为扩孔后成品环的外径,mm;d后为扩孔后成品环的内径,mm。

锻件辗环公式3

式中:d前坯为扩孔前毛坯的内径,mm。


采用一般开式模膛和闭式模膛进行辗扩时,对于大型锻件,y值可选取1.3-1.6;对于小型锻件,y值可选取1.25-1.35。


注意:锻件辗环的外径D后和内径d后应加上正公差计算。

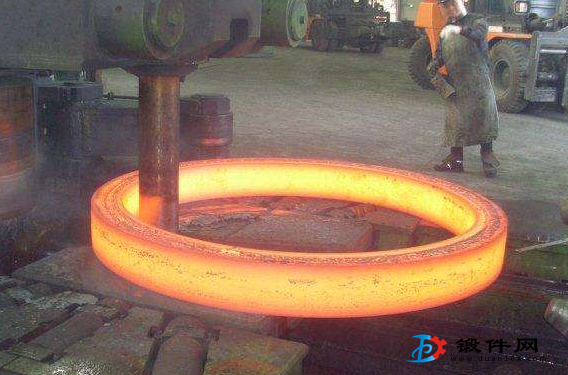

锻件辗环加工
