①对于要求脱碳层少的锻件,加热时应该采用保护气氛加热。
②工件的装炉量不能太多,和退火相比应该少些,便于出炉操作。
③正火的加热过程中注意跑温和加热不足。

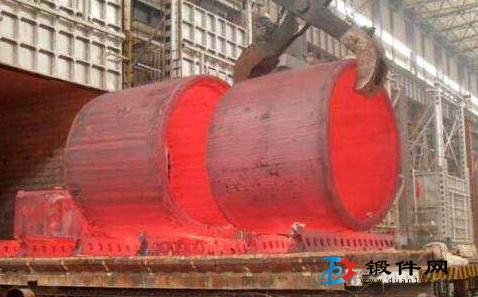

④锻件从炉子内拿出空冷时,注意要散开冷却,不要堆放空冷,增加冷却的均匀性。
⑤细长杆件应该悬挂在架子上,垂直冷却,防止变形。
⑥锻件不能堆放在潮湿的地面上冷却,防止局部淬火。
⑦采用鼓风或喷雾冷却时,不要单一方向对着锻件,注意冷却的均匀性,防止工件的各处硬度和组织不均勻。
⑧对于大型和形状复杂的工件,应该采用先空气中快冷,冷却到工件黑红色(到Ar,以下)时改为缓慢冷却,例如,将工件放 人沙坑或500?600X:的热炉子中冷却。
⑨对于低碳钢或大件要求较高硬度、组织细化时,选用鼓风或喷雾冷却。
更多锻件资讯请关注 锻件网 www.duan168.com
