胎膜锻件的技术条件及图纸要求

放大字体  缩小字体 发布日期:2019-08-11  来源:168锻件网  作者:168锻件网  浏览次数:900
核心提示:绘制胎模锻件图有哪些要求?绘制胎模锻件图的基本要求是:①锻件图上的锻件形状是用粗实线的,而简化的锻件形状则用双点划线表示

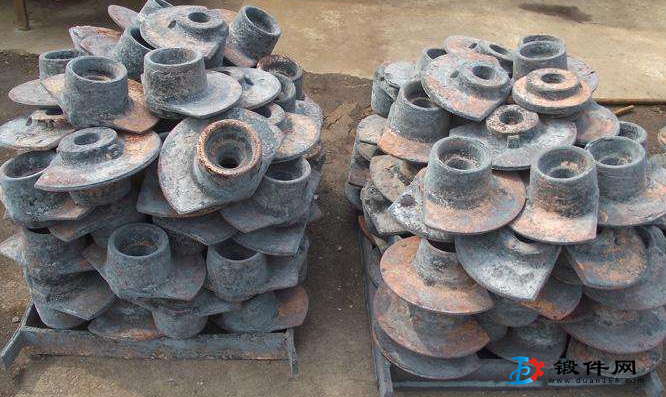

绘制胎模锻件图有哪些要求?


绘制胎模锻件图的基本要求是:


①锻件图上的锻件形状是用粗实线的,而简化的锻件形状则用双点划线表示,使锻件各部位的余块、余量都尽可能地反映出来。


②锻件的尺寸注在尺寸线上,而机械加工后的锻件尺寸则注在尺寸线下面,并加括号以示区别。高度方向锻造公差可以另注说明。


③锻件其他质量要求都要在技术条件中加以说明。


绘制胎模锻件图包括那些内容?


胎模锻件图的绘制大致应该包括以下内容:


①确定分模的位置和形状。


②确定锻件加工余量、工艺余块及锻造公差。


③确定模锻斜度。


④确定圆角半径。


⑤确定冲孔连皮的形式和尺寸。


⑥提出锻件的技术要求。



胎模锻件技术条件包括哪些内容?


胎模锻件技术条件主要有:


①未注明锻造公差、凼角半径及模锻斜度。


②锻后热处理方法及硬度。


③锻件清理方法及允许残相毛边宽度。


④锻件表面允许缺陷的位置及深度。


⑤锻件允许错移世、弯曲度、同心度等。



更多锻件资讯请关注 锻件网 www.duan168.com


关键词: 锻件,胎模锻
