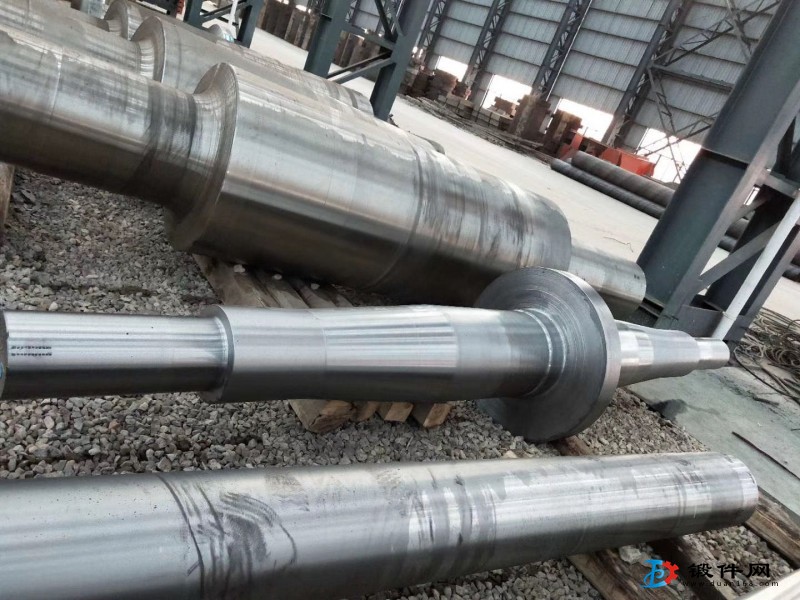

轴类锻件表面硬度及硬度均匀性是技术要求和常规检验的主要项目。硬度间接体 现了耐磨性能等,生产中多选用回弹式肖氏D型硬度值HSd来表示。
轴类锻件硬度要求主要根据与之相接触的工作辊或中间辊的硬度水平，两者要保持一个恰当的匹配关系。由接触疲劳机理研究的结论，支承辊硬度应低于接触件硬度10-25个HS单位，有利于改善接触区疲劳现象。轴类锻件硬度过低耐磨性差，且容易出现“起皮”现象，即辊面浅层产生塑性变形进而产生表面小剥落；而硬度过高则出现脆性大剥落的机会增加。因为淬硬层断裂韧性值低,一旦出现裂纹便迅速扩展，造成严重的大块剥落。硬度过高还会引起轴类锻件接触疲劳损伤和过快磨损,缩短轴类锻件修磨周期。
近年来，冷、热带钢连轧机轴类锻件硬度已经普遍提高,特别是热带钢轧机工作辊陆续开发推广了离心复合高铬铸铁辊、离心复合高铬钢辊和高合金无限界冷硬铸铁辊,硬度水平达到70-83,相应要求提高轴类锻件硬度。现在的轴类锻件材料和制造技术已经可以满足这种硬度为55-75的大型优质轴类锻件。同时,高硬度轴类锻件的使用维护技术也积累了许多经验。
厚板轧机超大型轴类锻件尺寸庞大,重址很大，轧制速度相对于带钢连轧机要小得多。所以，耐磨性和硬度要求也要低一些。
