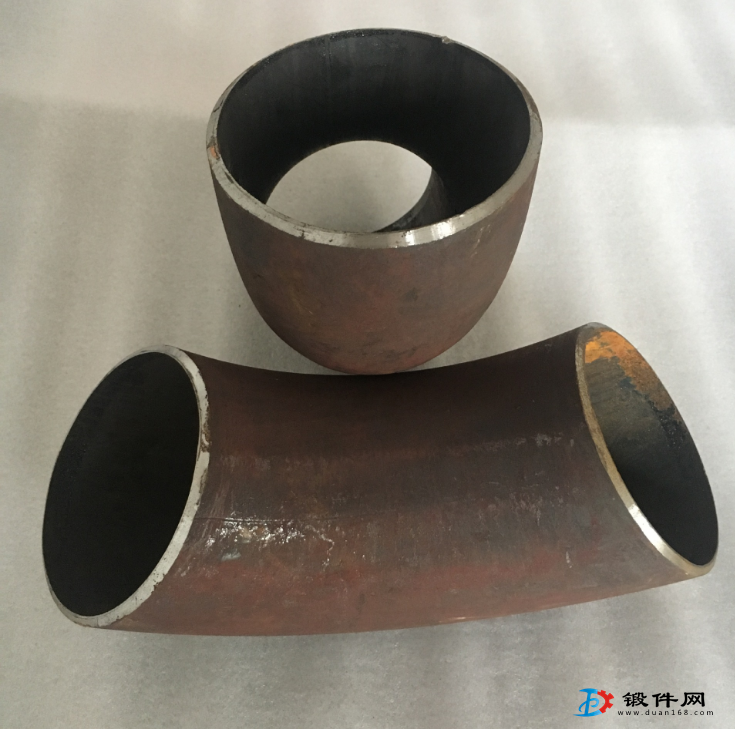

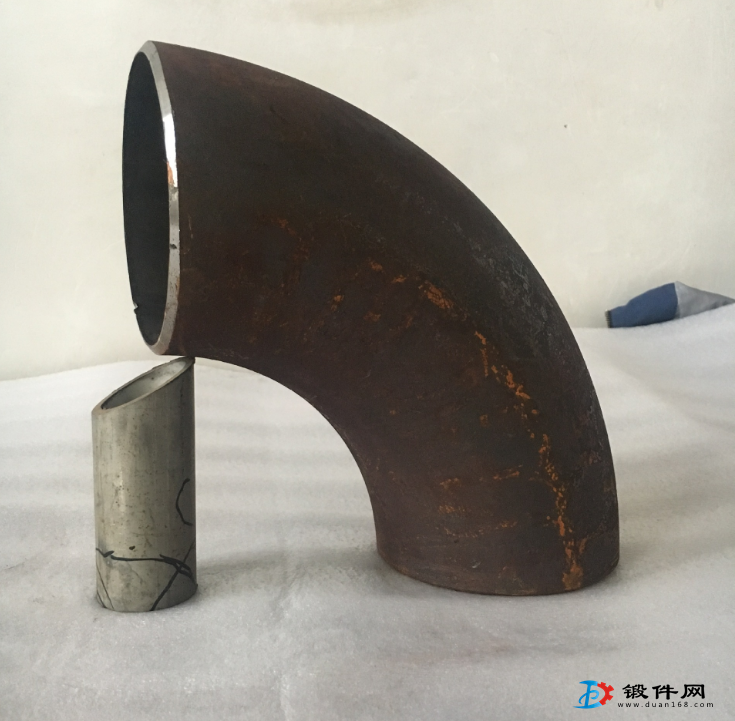

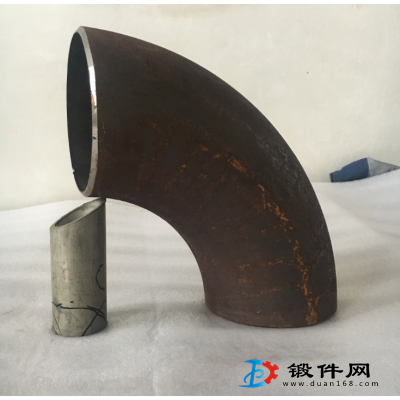

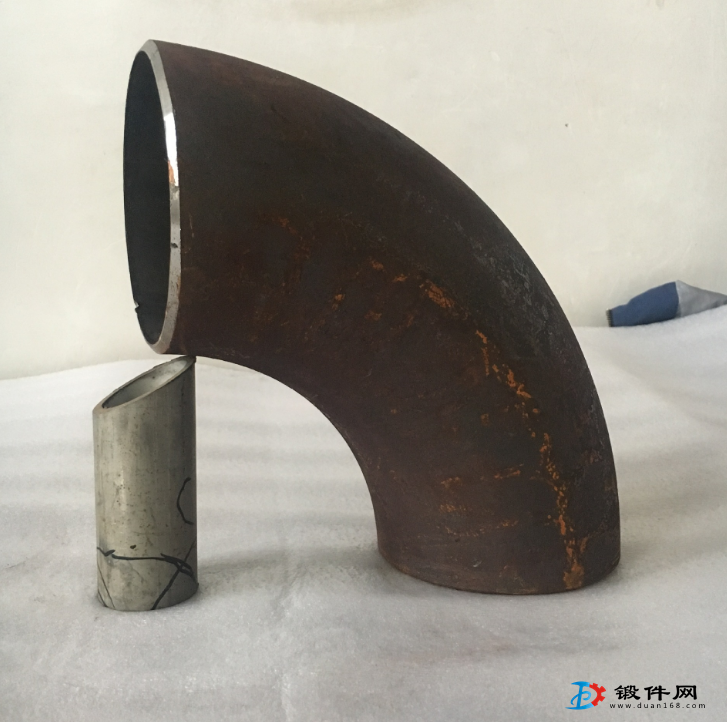

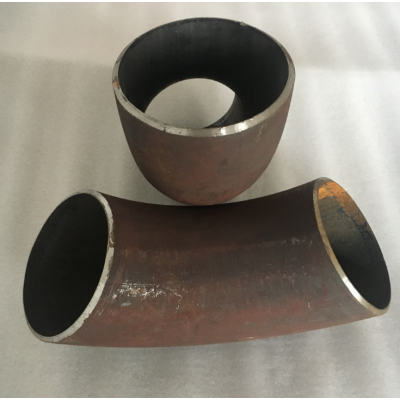

对焊弯头英文(Welded elbow)是钢制热压成型或者锻打成型的弯头,它的连接形式就是直接将弯头与钢管对焊。对焊弯头按它的曲率半径来分,可分为长半径对焊弯头和短半径对焊弯头;按压力等级来分,大约有十七种,和美国的管子标准是相同的,其中最常用的是STD和XS两种;按弯头的角度分,有45度对焊弯头,有90度对焊弯头和180度对焊弯头及其它不同的角度的弯头;按材料来分有:碳钢,合金钢和不锈钢。

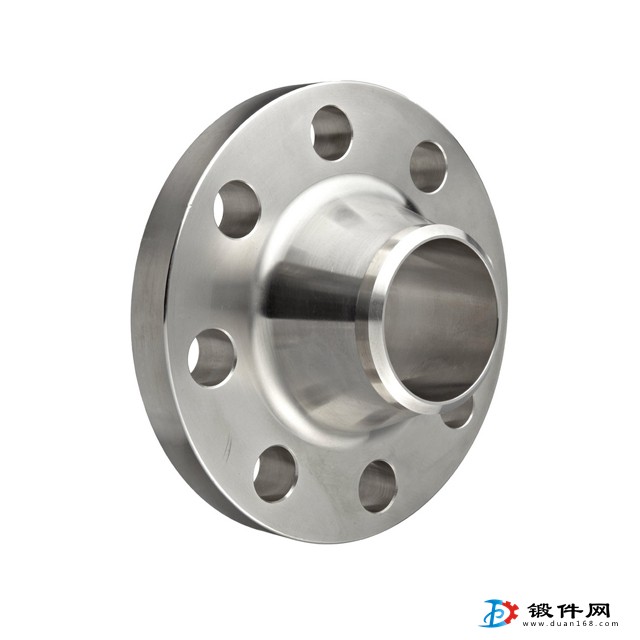

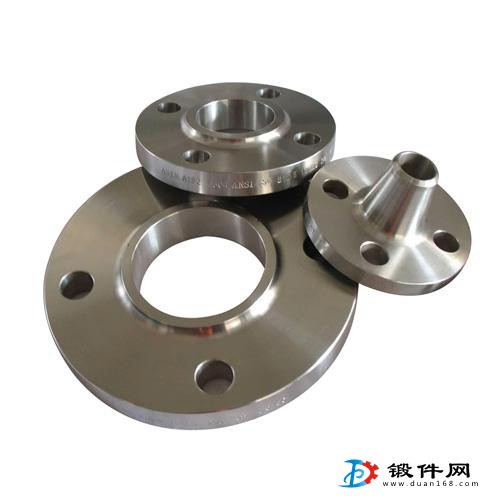

国际上管法兰标准主要有两个体系,即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。除此之外,还有日本JIS管法兰,但在石油化工装置中一般仅用于公用工程,而且在国际上影响较小。现将各国管法兰简介于下:
1、以德国及原苏联为代表的欧洲体系管法兰
2、美洲体系管法兰标准,以ANSI B16.5和ANSI B 16.47为代表
3、英国和法国管法兰标准,两国各有两套管法兰标准。
综上所述,国际上通用的管法兰标准可概括为两个不同的,且不能互换的管法兰体系:一个以德国为代表的欧洲管法兰体系;另一个是以美国为代表的美洲管法兰体系。
IOS7005-1是国际标准化组织于1992年颁布的一项标准,该标准实际上是把美国和德国两套系列的管法兰合并而成的管法兰标准。
