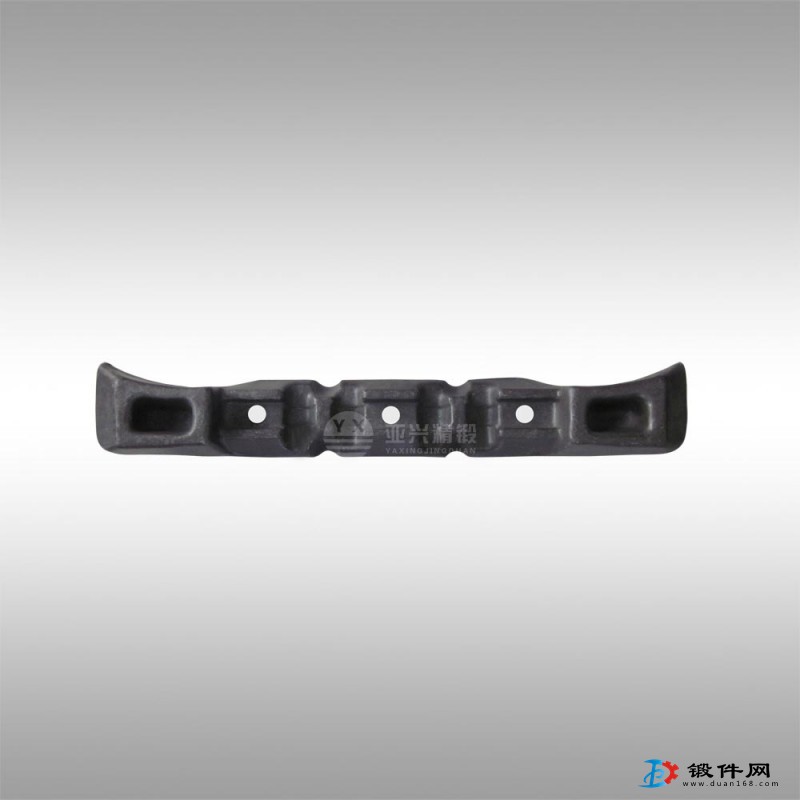

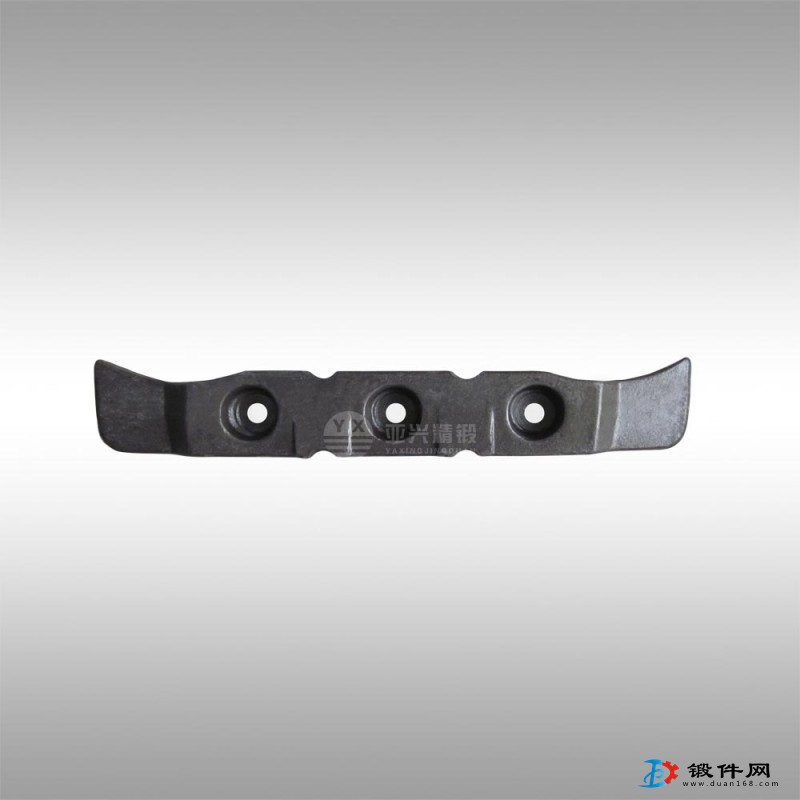

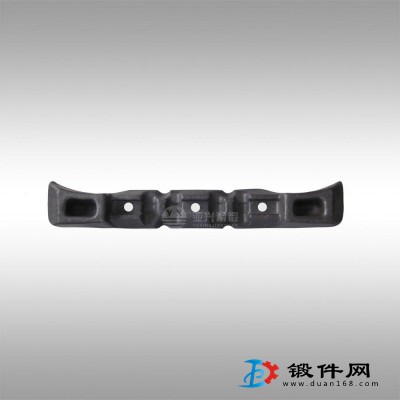

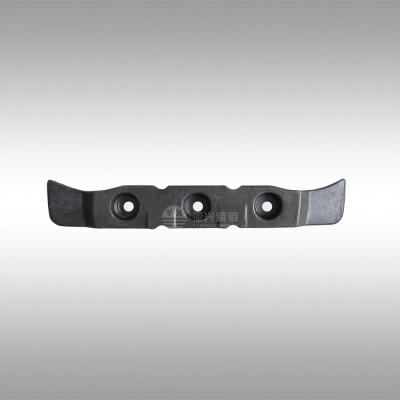

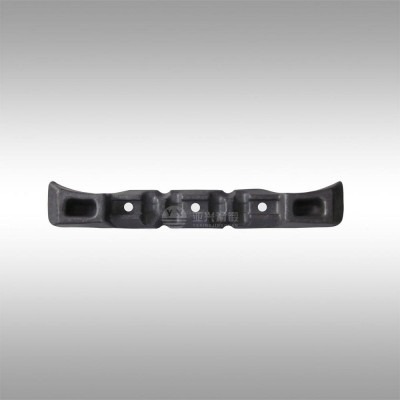

技术参数：
图号：66S-20
孔中心距：200mm
长：886mm
宽：138mm
高：114mm
重量：40kg
主机型号：刮板输送机
温馨提示：
锻造工艺复杂，根据客户需求而定，网络报价为虚拟报价，实际报价请联系亚兴客服进行咨询。我公司热烈欢迎广大客户友人，到我公司生产基地和办事处实地考察参观拜访，您也可以来电咨询业务合作，亚兴人将竭诚为您服务。
采煤机常见故障处理方法
1、摇臂常见的故障及处理方法
(1)电动机腔有油、且量大
电机齿轮轴后的骨架油封容易漏油（320#极压齿轮油），此油漏出后应该流到下方的溢油口，但是由于机身下运输机过煤常将此溢油眼堵塞，严重的情况下此油可进入截割电动机。处理方法：①将电动机拆掉更换密封，更换新油封时可将旧油封垫在新油封上敲击旧油封同时将新油封安装到位，这样安装不会损坏新油封。②将电机齿轮轴从煤墙处拆掉，第二步将轴承处的套拆掉即可更换油封。但是一些小的机型采煤机还得将摇臂二轴，也就是惰轮轴拆掉后才能够更换，在安装惰轮轴时注意两轴承中间的距离环，因为由于自重这个距离环在侧面安装时容易掉下来，此时安装需讲求方法。
(2) 离合器在脱开的状态下发出哒哒的响声
处理方法：①更换铜套。②将铜套更换一个方向，因铜套中孔是等径通孔，故两端都可以用。
(3)摇臂的离合器挂上后滚筒不转
离合器的保险销被拧断，此时要更换。处理办法：将离合手把拆掉（手把上6mm的胀销），再将煤墙侧对应的端盖拆掉，可将整个离合器取出，换好销轴，在安装过程中先拆的零件最后安装，按步骤进行。
2、牵引部常见故障及处理方法
(1)制动器故障
处理方法：①检查摩擦片是否磨损严重，超出4毫米时要更换摩擦片，安装时如果是A-0302，就先将制动活塞提起，提起时用M8X25的螺栓，如果是ZD00方法是一样的。②是否在牵引时管路不来油，查电磁阀不动作，或低压低于1.3Mpa。③密封圈处严重漏油,释放行程不足，更换密封圈。
(2)牵引部与行走箱结合面漏油
处理方法：由于牵引部减速箱内第二级行星机构处的油封损坏，导致行走箱老塘端面渗油，因为行走箱属于开式齿轮箱，其内的轴承是靠油脂润滑，所以判断不可能有齿轮油渗出。故判断是牵引部与行走箱结合面漏油，需更换其处油封。
3、液压调高系统常见的故障及处理方法
(1)系统不调高
处理方法：①检查油箱是否有油，油量有多少，加油处理。②油缸是否漏油，前后腔是否串油，修理或更换油缸。③手动能够调高，电控不能控制，说明手动和电控脱节，检查相应电气控制回路或更换调高电磁阀。④齿轮泵损坏。判断齿轮泵的好坏首先保证油池有油,泵坏了出现的现象是:排油管路无力,吸油的滤芯干净无脏东西。⑤高压安全阀内有杂物影响阀芯，阀芯不能复位，压力油直接回油箱，进行清洗或更换高压安全阀。
(2)吸油过滤器铜网堵塞，会造成不能正常吸油，高低压表均无显示
处理方法：清洗过滤网。
(3)调高速度慢，齿轮泵的来油有力，高低压表不显示
处理方法：①检查高压阀，如果高压阀开启不能复位,液体全回油池，可能出现此问题。②观察低压表，看压力值是否低于要求压力，调节低压阀即可。
(4) 摇臂有慢慢下降的现象
处理方法：说明双锁阀不起作用,可将双锁阀拆下来清洗重新安装即可,原因是阀的封油区有脏东西黏附在封油线上,如果怕耽误生产可更换新的双锁阀,将旧的清洗备用。
(5) 调高出现自动升的现象。
处理方法：①检查端头站内部是否短路，修理或更换端头站。②三位四通阀是否卡死，修理或更换三位四通阀。
(6) 调高油缸在下降过程中出现“点头”现象。
处理方法：①液压系统有空气进入，进行系统排空。②双向液压锁内有杂物影响工作，进行清洗或更换。
4、行走箱常见的故障及处理方法
(1)当实际载荷大于额定载荷时，扭矩轴从剪切槽处折断，不能传递到齿轨轮上。
处理方法：将弹性挡圈拆掉，再将小盖拆掉，更换扭矩轴即可。
(2)齿轨轮和导向滑靴损坏。
处理方法：首先将采煤机导向滑靴和销轨吻合住，再将齿条销拆掉两个，再将挡煤板拆掉，接下来将齿轨轮轴拆掉（拆齿轨轮轴有专用工具），此时将摇臂头垫住，再使摇臂下降。使采煤机的机身升起，即可更换损坏的零件，换好的时候将摇臂上升，使齿轨轮的孔、导向滑靴的孔对齐，安装齿轨轮轴就可以了。
5、先导回路固障：
（1）不能启动处理办法：控制芯线断裂，更换电缆或修复控制芯线；磁力起动器故障，更换或修复磁力起动器；隔离开关未合闸，将隔离开关合闸；终端启动二极管损坏；更换终端二极管。
（2） 启动回路不自保处理办法：控制变压器的1140V熔断器烧断，更换熔断器；控制线断开，检查控制线自保回路；二极管烧坏， 更换二极管；瓦斯断电仪、传感器损坏，更换瓦斯断电仪、传感器。
6、 指令发送器控制不灵
处理办法：按钮不灵，检查并修复按钮；控制信号发不出去 检查指令器插座接触好否；遥控器电池电压不足，更换遥控器电池。备注：遥控器正常工作时，按下按钮，指示灯闪绿光一次，故障时为红光。
7、 摇臂升降不灵活
处理办法： PLC没有输入信号，查看所有输入升降的按钮；电磁阀不能换向 ，更换电磁阀；油路不畅，检查油路和管接头；24V电源检查，更换24V电源；PLC有输入没有输出信号，更换PLC。
8、 变频器送不上电
处理办法：控制变压器无110V，更换控制变压器；变频器箱无110V电源，低压110V熔断器熔断；检查PLC是否有正常的输入输出；有110V但牵引接触器不能吸合，更换接触器；以上均正常，检查相应得控制线是否正常连接。
9、 牵引方向无法改变
处理办法：查看PLC输出到变频器线是不是对应；PLC故障；变频器故障。
10、 按采煤机总起按钮时，移变跳闸
处理办法：(1) 将隔离开关断开，再隔离开关绝缘正常的情况下，按总起，如果继续跳闸，可确定不是采煤机的接地故障造成。(2) 如果上一步执行完成后，移变不跳闸，将隔离开关合上，用主进线的控制芯线带二极管接地。如果不跳闸，可确定是先导回路某点接地。(3) 用5000V绝缘摇表，测主进线单相对地，检查主回路和牵引变压器、控制变压器是否绝缘正常。
11、 左（右）截割电机无法启动
处理办法：(1) 确定左截割（右截割、破碎）停按钮是否拔起来。(2)查看PLC绝缘检测信号是不是有输入，如果没有输入则表示该截割电机或者电缆绝缘不正常。(3)查看PLC左截割（右截割、破碎）截割启动是不是有输入。(4) 查看PLC是否有流量输入，有则流量正常。(5) 查看PLC是不是有输出，如果没有输出，在前面4步均正常的前提下，请更换PLC。(6) 请检查截割接触器电源是不是正常，如果正常请更换接触器。
