安阳锻压自由锻液压机产品介绍
自由锻液压机工作原理及用途
安阳锻压生产的液压机型号有800T,1250T,1600T,2000T,2500T,3150T,4000T,5000T,6000T等，利用液压压力能来传递能量的全液压控制的锻造设备，工作平稳、撞击、振动、噪音小，整体布局合理，结构简单，便于调整和维修。可实现锻造、保压、顶出等多种功能，能在任意位置输出全部功率和保持所需压力，满足多种工艺需求。主要运用于金属材料自由锻造的各种工艺，如：镦粗、冲孔、马杠扩孔、错移、粗转、切割、弯曲、拔长等。
安锻液压机设计优势
2.1、安锻液压机控制系统电器采用人机界面输入显示，PLC控制，并且具有多功能和多方位的实时监测功能。可实现压机、操作机1+1联动。设手动调整、手动操作、半自动操作选择按钮，能实现空行程、工作行程、回程、顶出等压机所需要的动作，操作方便安全，生产效率高。操作简单、轻巧，劳动强度低。通过操纵摇柄开关，方便的实现下行、上行、锻造、保压、顶出和其他锻造工艺所需要的动作。
2.2、液压系统采用二通插装阀集成控制系统，进出油采用双级控制方式，主缸及系统管路卸荷采用三级液压电气结合的高速卸荷（时间仅为0.3s），使液压机动作快速、平稳、无震动。
2.3、快换换砧装置采用T型槽挂吊方式，可更换不同的上砧块。
2.4、自由锻液压机的补液系统采用大补液箱、大充液阀内置油箱内的零压补液方式，具有补液快速充分，安全无外泄的优点。
2.5、本设备的活动横梁导向和油缸的导向长度长，柱塞和滑块采用球头连接，具有抗偏载能力强，保护机器的优点。
2.6、本设备采用位置和压力双控制。
2.7、所有控制阀块放置在油箱上，维修位置低，具有维修方便、安全的特点。
2.8、主柱塞和活动横梁、回升柱塞和提升梁的连接均采用球头连接，有效的解决了载荷偏载现象。
2.9、安装有油温、液位、冷却检测报警装置和液压系统压力检测装置，对机器进行多方面的检测和保护。
2.10、安阳锻压液压机所有零部件安全系数高，强度高、寿命长。
自由锻液压机视频中心
自由锻液压机视频集锦
液压机技术参数
| 型号 | Y13-800 | Y13-1250 | Y13-1600 | Y13-2000 | Y13-2500 | Y13-3150 | Y13-4000 | Y13-5000 | Y13-6000 |
| 公称压力（MN） | 8 | 12.5 | 16 | 20 | 25 | 31.5 | 40 | 50 | 60 |
| 系统压力（Mpa） | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 主缸直径（mm） | φ640 | φ800 | φ740 2-φ380 | φ740 2-φ80 | φ800 2-φ560 | φ740 2-φ700 | φ800 2-φ800 | 3-φ920 | φ1350 2-φ800 |
| 净空距（mm） | 2300 | 2600 | 2900 | 3100 | 3300 | 3800 | 4000 | 4600 | 5300 |
| 滑块行程（mm） | 1000 | 1200 | 1400 | 1500 | 1600 | 1800 | 2000 | 2200 | 2500 |
| 立柱中心距（mm） | 2000*1000 | 2200*1300 | 2600*1400 | 2800*1500 | 3200*1600 | 3600*1900 | 4400-2100 | 4800*2200 | 4650*2300 |
| 立柱直径（mm） | 260 | 300 | 340 | 360 | 420 | 500 | 570 | 600 | 650 |
| 回程速度（mm/s) | 300 | 300 | 300 | 250 | 250 | 250 | 200 | 200 | 200 |
| 工作速度（mm/s) | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| 下行速度（mm/s) | 300 | 300 | 300 | 250 | 250 | 250 | 200 | 200 | 200 |
| 移动台尺寸（mmXmm) | 2500*1400 | 3200*1500 | 3500*1600 | 3700*1700 | 5000*1900 | 5000*2300 | 6000*2400 | 6000*2800 | 7000*3000 |
| 移动台行程(左右各mm） | 800 | 1000 | 1500 | 1500 | 2000 | 2500 | 2500 | 3000 | 3000 |
| 移动台速度（mm/s) | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 |
| 快锻次数（次/min) | 45 | 45 | 45 | 45 | 45 | 35 | 35 | 35 | 30 |
| 允许最大偏心距（mm) | 80 | 80 | 120 | 120 | 120 | 150 | 150 | 150 | 150 |
最大可锻钢锭(T) 墩粗/拔长 | 2.5/5 | 5/8 | 8/15 | 12/20 | 20/40 | 25/45 | 36/65 | 40/80 | 60/130 |
| 主电机功率(kw) | 440 | 660 | 770 | 990 | 1320 | 1650 | 2200 | 2440 | 3080 |
| 设备地面以上高度(≤mm） | 6700 | 8000 | 8500 | 9000 | 9500 | 10500 | 11500 | 12500 | 13500 |

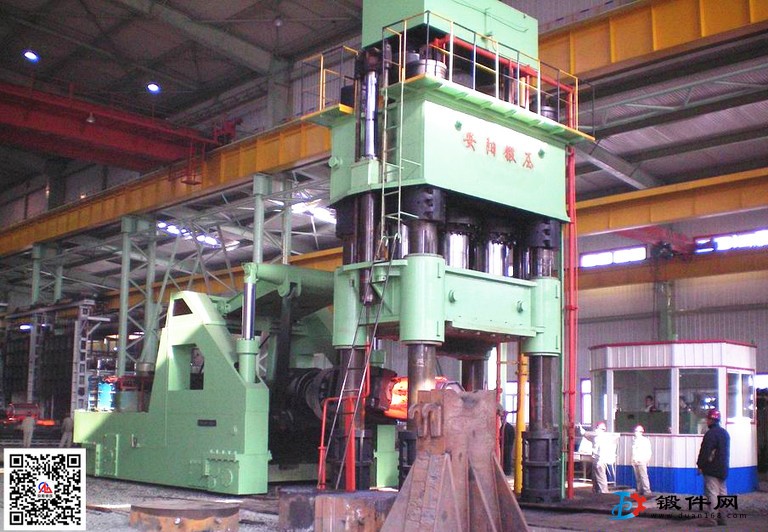

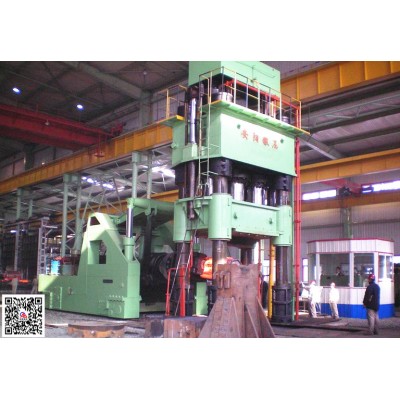

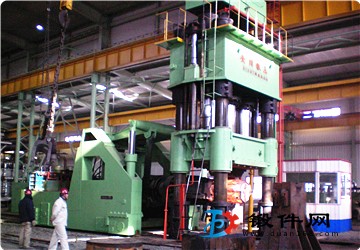

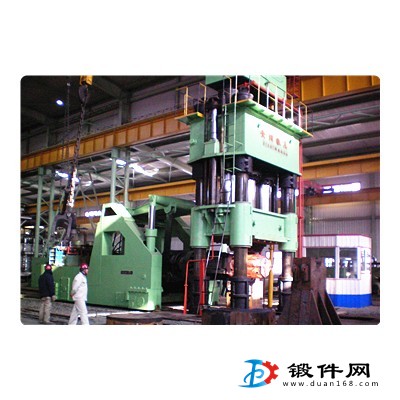

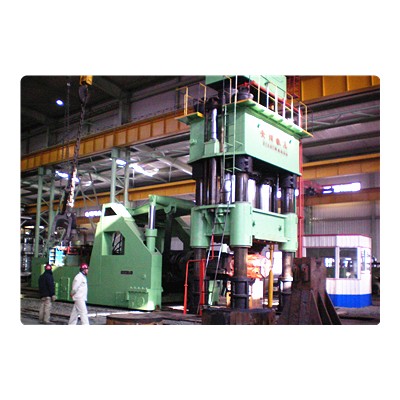

自由锻液压机制造现场照片
