打斜铁机用途及意义
现在一般的锻造厂打紧打出楔铁一般都是采用吊锤进行撞击,这样的操作存在很大弊端。一方面,一般企业只有一个撞锤,无论大楔铁或小楔铁只能用同一个撞锤,打击力量和方向都无法控制,力量大了将来无法退出,且楔铁易损坏,另一方面要多人同时操作且不安全,操作不当损坏其它物件。

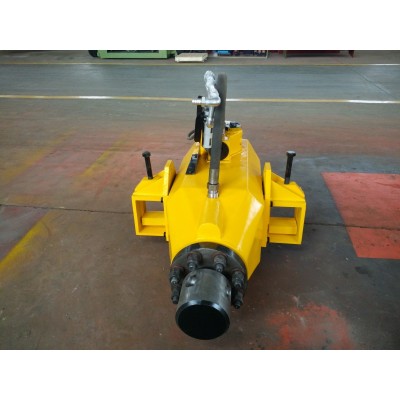

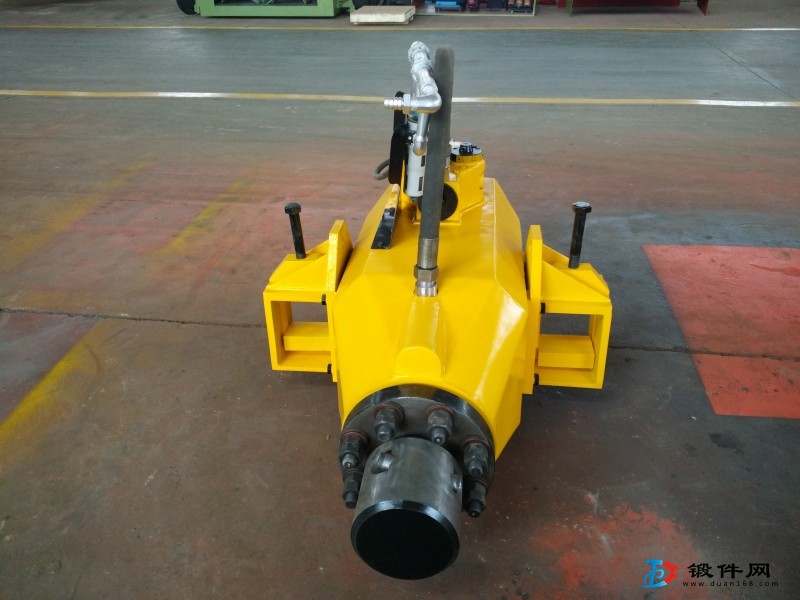

安阳锻压生产的打楔铁机(打楔铁工具、楔打机、打斜铁机)与合适的叉车配合使用,用于打进和打出锻锤上的楔铁。打楔铁机是一个空气驱动的桩机,打击头部执行一个相应打击能量的快速的打击。
功能和主要组成
项目 | 名称 | 功能 |
1 | 活塞驱动 | 执行打击动作 |
2 | 压力蓄能器 | 保证额外活塞加速 |
3 | 滑阀 | 控制打击活塞 |
4 | 旋转滑块 | 打击力量调整的设定 压缩空气网络的挡块,压力蓄能器卸压 |
5 | 双手按钮 | 打击动作的安全触发装置 |
6 | 反弹活塞 | 保护活塞杆的安全零件 |
7 | 维护单元 | 压缩空气的处理 |
8 | 安装支架 | 安装到叉车的齿上 |
打楔铁工具的压缩空气供应
压缩空气供应应保证利用干净的,干的,尽可能持续压力。如果空气有湿度,应在喷油器前安装一个分水器,以保护打楔铁工具免受锈蚀。
打楔铁工具选型
打击能量取决于供气的压力。因楔铁的螺旋角度和支撑面的不同,且楔铁和支架的表面情况不同,因此很难确定相关型号的打楔铁工具能够松开或打紧的楔铁的尺寸。
若斜度为1:100,你可以假定以下楔铁尺寸:
型号 | 楔铁尺寸 |
DCT 1 | 60 x 80 x 500 mm |
DCT 2 | 80 x 120 x 1000 mm |
DCT 4 | 100 x 200 x 2000 mm |
DCT 8 | 所有现有尺寸 |
打楔铁机使用方法及能量的调整
1、打楔铁机的打击能量
打击能量的滑阀是调节打楔铁工具的中心控制元件。不同的功能可以通过手动调节旋转滑块来实现。
位置 Z: 此位置,压缩空气不能通过控制阀,因此活塞不同气。
位置 E: 此位置, 打楔铁工具的压缩空气的存储在供气断开后通过。
位置1-6: - 打击能量通过位置1-6从轻到重进行调节。
位置6上是允许压缩空气通过的截面,此时打楔铁工具以打击能量打击。
2、打楔铁机的使用方法

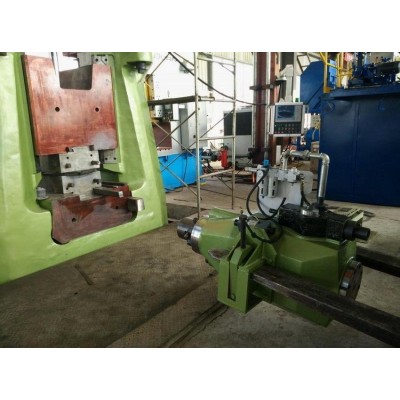

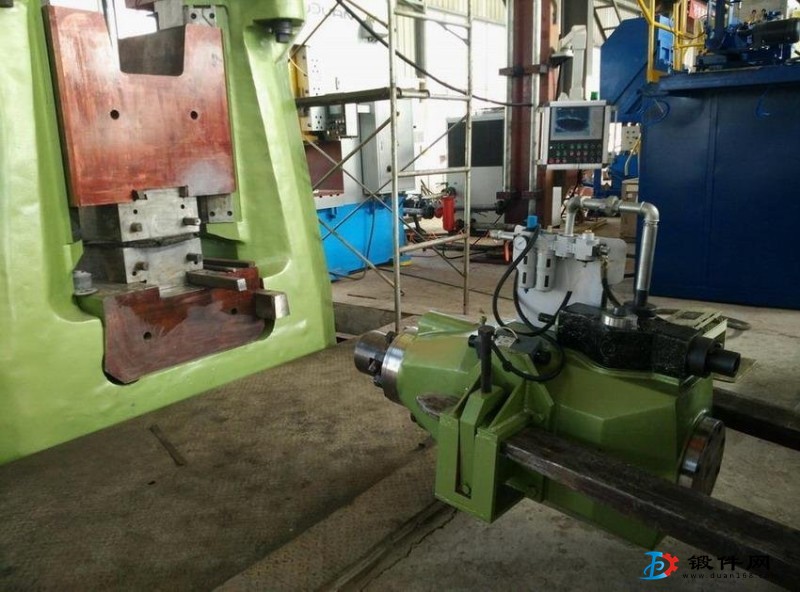

调整打楔铁工具到楔铁,调整叉车和打楔铁工具的位置,使打楔铁工具的行程轴和将要打出的楔铁轴线同心,根据每种型号参数要求,调整打楔铁工具的撞击头应与楔铁的距离。
打楔铁工具的安全操作前提
工作区域和机器(锻锤)后面区域应完全隔离
机器后面不能有人
只能是叉车司机和操作工位于隔离区域
操作人员必须佩带规定的防护服
只有操作工才能位于危险区域外。险区域外
