膜片式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
膜片式电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。
微型电磁阀适用介质：水、气、热水、油
介质温度: 0℃～120℃
电压:AC24V/110V/220V/230V/240V 50/60HZ DC24V/12V
线圈保护系数：铁壳线圈IP54
控制方式：常开、常闭
泄 漏 量： 零

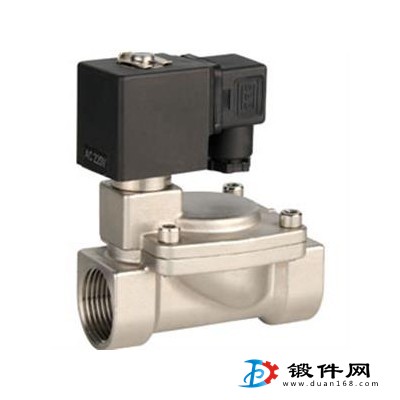

膜片式电磁阀产品规格 | ||||||||||||||||
型号 | 2W025- 06 | 2W025- 08 | 2W040- 10 | 2W160- 10 | 2W160- 15 | 2W200- 20 | 2W250- 25 | 2W350- 35 | 2W400- 40 | 2W500- 50 | ||||||
符号 | ||||||||||||||||
使用流体 | 空气、水、油、瓦斯 | |||||||||||||||
动作方式 | 直动式 | |||||||||||||||
型式 | 膜片式 | |||||||||||||||
流量孔径mm | 2.5 | 4 | 16 | 20 | 25 | 35 | 40 | 50 | ||||||||
CV值 | 0.23 | 0.6 | 4.8 | 7.6 | 12 | 24 | 29 | 48 | ||||||||
接管口径 | 1/8" | 1/4" | 3/8" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | ||||||
使用流体粘滞度 | 20 CTS以下 | |||||||||||||||
使用压力kg/cm2 | 水：0-10 空气：0-10 油：0-5 | |||||||||||||||
工作温度 | -5 - 80℃ | |||||||||||||||
使用电压范围 | ±10% | |||||||||||||||
阀体材质 | 黄铜、不锈钢 | |||||||||||||||
油封材质 | NBR或VITON | |||||||||||||||
膜片式电磁阀参数尺寸图
