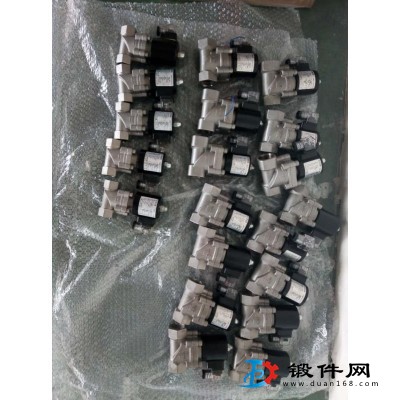

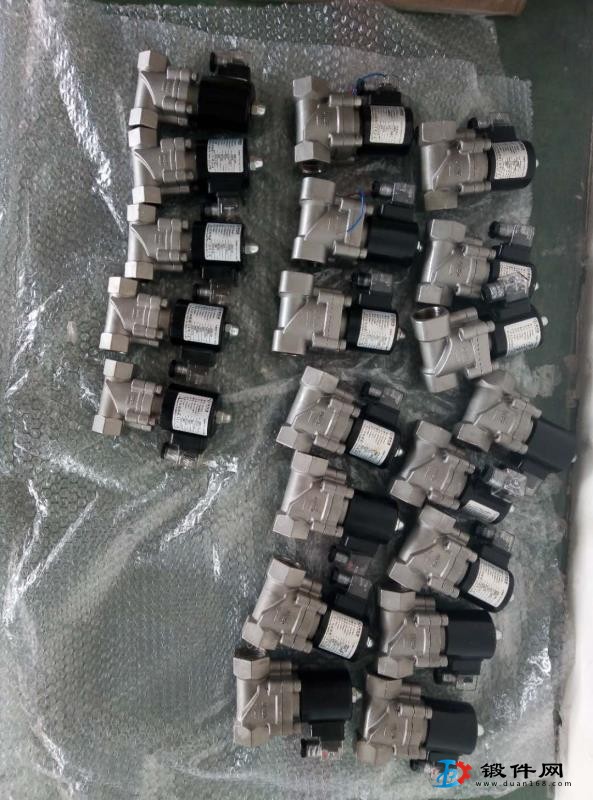

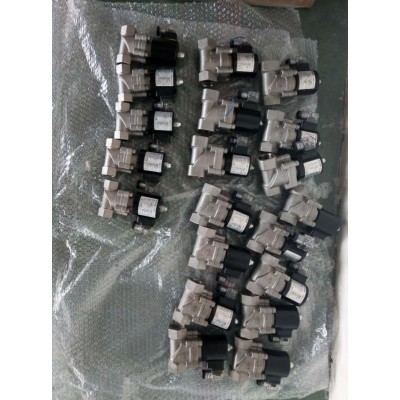

双向电磁阀
双向电磁阀作为自动化管路控制过程中的执行元件，适用于管道流体双向流动控制的领域。
二、结构特征与工作原理
该电磁阀主要由A、B电磁线圈、主阀体、阀盖、主活塞、活塞环、动铁芯、
弹簧等部分组成。
双向双控制工作原理：
常闭型---两个线圈不通电时，阀处于关闭状态；当A端线圈通电，介质按A
端箭头方向流动，A端线圈段电、阀关闭；当B端线圈通电，介质
按B端箭头方向流动，B端线圈断电、阀关闭。
常开型---两个线圈不通电时，阀处于两端打开状态，介质流动；当需控制A
端箭头流向时，A端线圈通电、阀关闭，A端线圈断电、阀打开；
当需控制B端箭头流向时，B端线圈通电、阀关闭，B端线圈断电、
阀打开；当两个线圈同时通电时，阀处于两端互锁关闭状态。
三、基本参数
a）公称通径（DN）：1□ 3□ 6□ 8□ 10□ 15□ 20□ 25□ 32□ 40□ 。
b）工作介质：油□ 液体□ 水□ 空气□ 气体□ 其它 。
c) 介质温度（°C）：0~80□ -40~80□ -200~0□ 0~200□ 。
d）工作压力（Mpa）：0~0.1□ 0.6□ 1.0□ 1.6□ 2.5□ 4.0□ 。
e）线圈分类：普通型□ 防水型□ 防爆型□ （内接线座式□ 引出线式□）。
f）工作电压：交流供电允差为额定值的-15%和+10%，频率为50Hz；直流供电电压为允差为额定值的±10%。
交流AC(V)： 36□ 110□ 127□ 220□ 380 □ 。
直流DC(V)： 12□ 24□ 36□ 48□ 110□ 220□ 。
g）连接方式：扩管式□ 内螺纹式□ 外螺纹式□ 法兰式□ 焊接式□。
h）阀体材质分类：不锈钢□ 铸钢□ 铜□ 四氟□ 铝合金□。
四、安装、调试、操作
1、装置的安装必须符合“现场安全规程”的相关规定。
2、在安装电磁阀前，管道必须清洗干净，必要时阀前须装100目的过滤器。
3、安装时须线圈竖直向上，介质流通方向应与阀体上箭头指示方向一致。
4、不能将电磁阀安装在管道低凹处，以免因蒸汽冷凝水、杂质等沉积在阀内而妨碍正常工作。
5、在管道刚性不足的情况下，建议把阀前后管子用支架固定，以防电磁阀工作时引起振动。
6、连续性生产部门为在电磁阀清洗和检修期间仍确保生产正常进行，建议电磁阀前、后必须装手动阀和采用旁路阀。注意：旁路阀平时要常闭。
7、取下电气插头，插头孔左右接工作导线，上孔接地线或不接；引线式的线圈为三芯线，白色接地线，其余2根红色、蓝色接工作导线。
