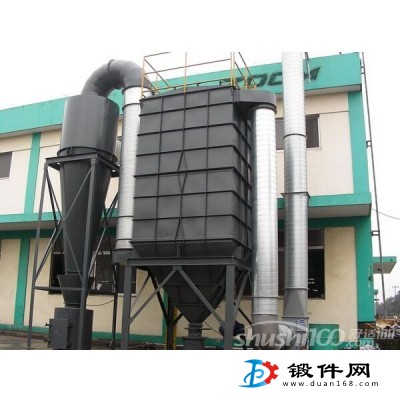

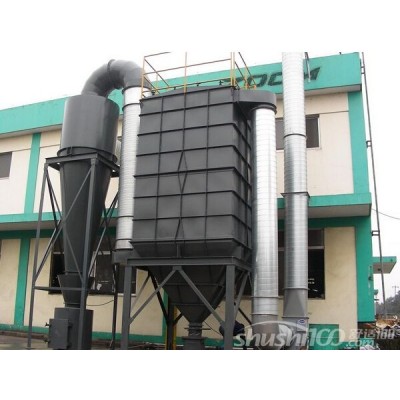

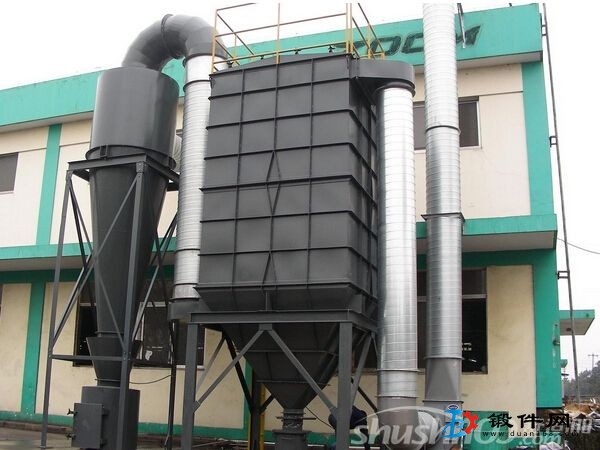

内蒙古鄂尔多斯泽润MC型脉冲袋式除尘器
内蒙古鄂尔多斯泽润MC型脉冲袋式除尘器由上、中、下箱体,排灰系统及喷吹系统五部分组成。
①上箱体包括可掀起的盖板和出风口;
②中箱体内有多孔板、滤袋框架、、滤袋及文氏管;
③下箱体由灰斗、进风口及检查门组成;喷吹系统包括控制阀、脉冲电磁阀、喷吹管和气包组成。
含有粉尘的烟气由除尘器进风口进入中、下箱体的过程中,粉尘被吸附在除尘滤袋上,气体则通过滤袋经过文氏里管进入上箱体,从出风口排出,随着滤袋上粉尘的积累,滤袋压力损失逐渐增加,该压力损失由压力计反馈到控制仪。控制仪接收并发出指令,按顺序触发各脉冲电磁阀,使气包内的气体瞬时从喷吹管的各孔喷出,经文氏里管喷射到相应的滤袋内,滤袋在气流瞬时的反作用下急速膨胀,使积附在滤袋表面的粉尘脱落,滤袋得到 重新使用。
注意事项
(1)清灰装置喷吹采用管式中心喷吹。
(2)喷吹压力有低压喷吹,压力低于0.4MPA,有高压喷吹,压力高于0.4MPA。高压气源动能较大,用气量较少,低压气源动能较小,用气量较多。脉冲喷吹气源压力不论高低,都以达到清灰为目的,需要的清灰能量是一样。
(3)喷吹清灰机构分为无引流喷嘴无文氏管、有引流喷嘴无文氏管和有引流喷嘴有文氏管等组合。
(4)脉冲喷吹清灰有在线清灰和离线清灰之分。通过调整收尘器参数,可以使在线与离线清灰达到基本相同的清灰效果。
