GH3044是固溶强化镍基抗氧化合金,在900℃以下具有高的塑性和中等的热强性,并具有优良的抗氧化性和良好的冲压、焊接工艺性能,适宜制造在900℃以下长期工作的航空发动机主燃烧室和加力燃烧室零部件以及隔热屏、导向叶片,供应的品种有板材、带材、丝材、棒材和环形件等。
标准对照
中国 | GB/T14992-2005 | GH44(GH3044) |
成分规范
C | Cr | Ni | W | Mo | Al | Ti | Fe | Mn | Si | P | S |
不大于 | |||||||||||
≤0.10 | 23.5~26.5 | 余 | 13.0~16.0 | ≤1.50 | ≤0.50 | 0.30~0.70 | 4.0 | 0.50 | 0.80 | 0.013 | 0.013 |
注:GJB2612-1996还规定ω(Cu)≤0.20%;GJB3317-1998和GJB3318-1998规定ω(Cu)≤0.07%。
热处理制度
1.热轧和冷轧板及带材供应状态的固溶处理温度为1120~1160℃,空冷,供应状态进行材料性能检验。
2. 零件中间热处理温度为1140℃±10℃,保温3~5min,空冷。最终热处理温度根据零件工作条件决定,对要求良好的热疲劳性能的零件与1150℃固溶,保温3~5min,空冷;对要求有较高热强行的零件于1200℃固溶,保温3~5min,空冷。
应用领域
合金用于制作航空发动机住燃烧室和加力燃烧室的板材冲压和焊接结构件以及安装边、导管和导向叶片等零部件。
标准号 | 品种 | 状态 | σb/MPa | δ5/% | ψ/% | σb/MPa | δ5/% | ψ/% |
20℃ | 900℃ | |||||||
GJB 1952 | 冷轧板 | 固溶1120~1160℃ | 735 | 40 | --- | 195① | 30 | --- |

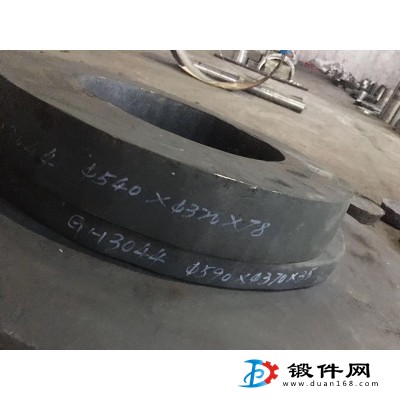

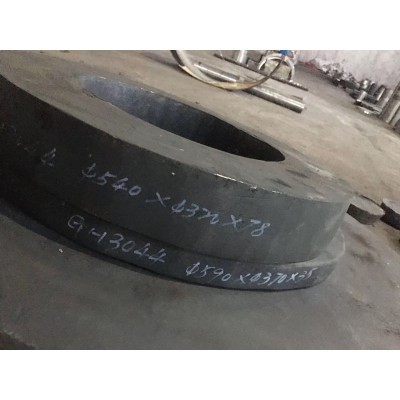

GJB 3020 | 环 坯 | 固溶1120~1160℃ | 705 | 40 | --- | 195② | 30② | --- |
GJB 3317 | 热轧板 | 固溶1120~1160℃ | 735 | 40 | --- | 185 | 30 | --- |
GJB 3318 | 带 材 | 固溶1120~1160℃ | 735③ | 40 | --- | --- | --- | --- |
GJB 3165 | 棒 材 | 固溶1120~1160℃ | 685 | 40 | 45 | 195④ | 30 | 40 |
注:①900℃σb≥185MPa的板材允许交货。
②允许在850℃进行拉伸试验,σb≥265MPa,δ≥30%,不合格时按900℃进行拉伸仲裁试验。另外还应在850℃,σb=80MPa下进行持久试验, 报实测数据。
③厚度≤0.25带材的室温σb≥660MPa,δ5实测。
④棒材应在900℃ σb=70MPa下进行持久试验,t≥23h。
