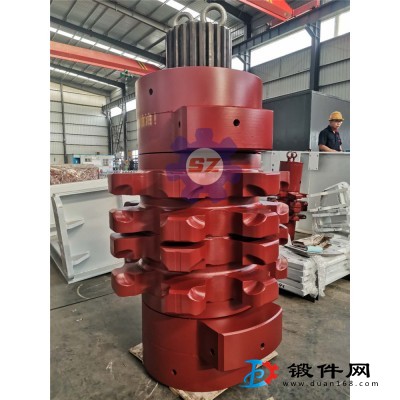

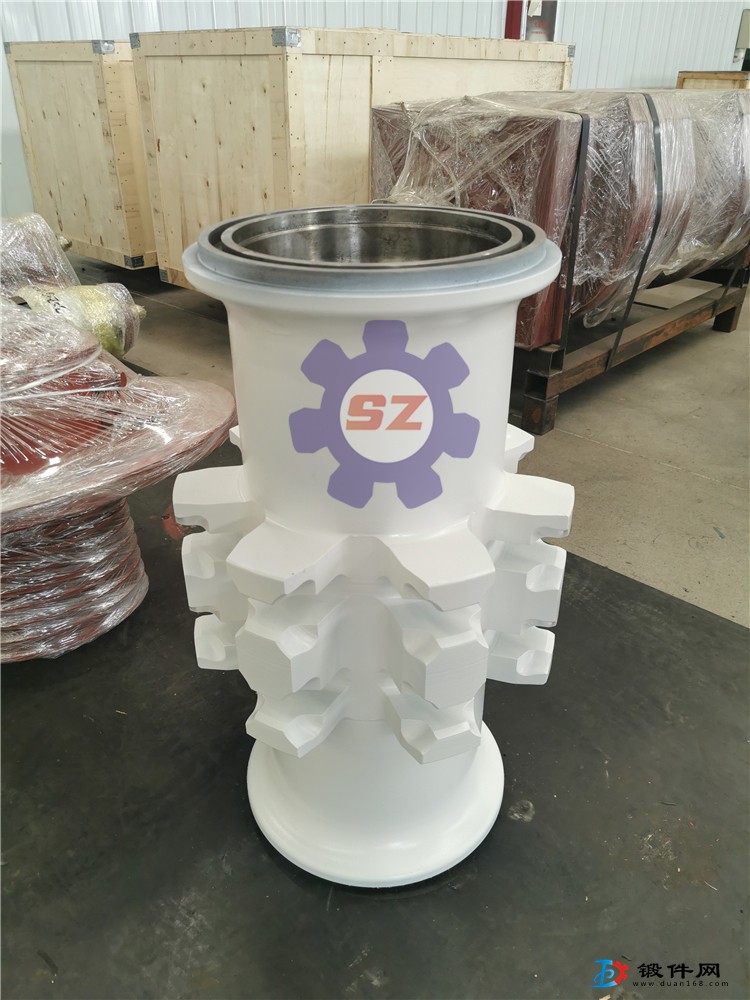

锻造煤矿配件5S001-0102/5链轮体
链轮体: 下料——锻造毛坯件模型——模型粗加工(大概轮廓)——(使用正火)次热处理——线切割加工(链齿部)——第二次热处理(调质硬度HB250-280)——车床精加工(两端处理及中间孔处理)——插花键——精加工(描线划线、铣外表面槽、钳加工等)——数控中心加工链窝(铣链窝)——链齿部淬火(中频淬火,硬度HRC50-55,淬硬层深度10mm)——精加工成型(磨断面、倒角)——精加工配套零件(轴承座、浮封、压盖等)注:正火是大链轮才进行正火,外径700以上。小的链轮不需要
固定座 20P01-12
防转垫圈 20P01-11
过渡哑铃 129SA-02
链轮体 115S010102-06
圆螺母 91SB0102-09
止退垫 91SB0102-10
销 115S010102-08
拨链器 43Z2204
圆螺母 19Z04-01
滚筒 4PK0705
销 2PK03
拨链器 113S010102
护板 113S010103
链轮轴组 4LZ02A
电机半联轴器 33SP0101-02
减速机连接盘 73SA02-03
浮封座 52ZF010101
