产品介绍
品牌:永鑫生锻造
材料材质:碳钢+合金钢+不锈钢,等
工艺类型:自由锻+模锻+环锻+碾环
材料原始形态:真空托起钢锭+钢坯
变形温度:热锻
重量:100-300000KG
后续加工:有
表面处理:调质+淬火
加工贸易形式:来图加工(可按客户定制材质化学成分、图纸尺寸、技术要求生产)
打样周期:4 - 7天
加工周期:5 - 10天
加工能力:直径100mm-6000mm
是否外贸:是
产地:山西

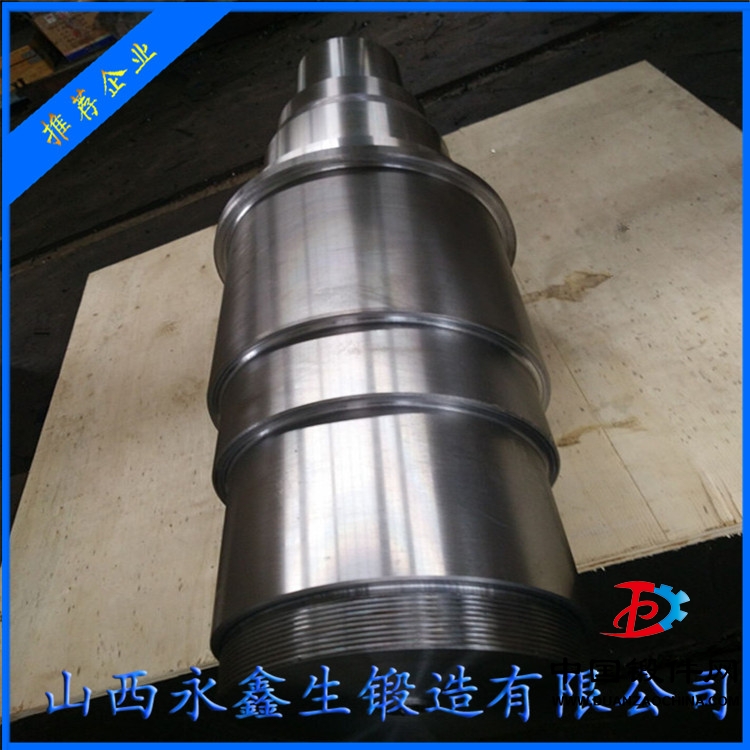

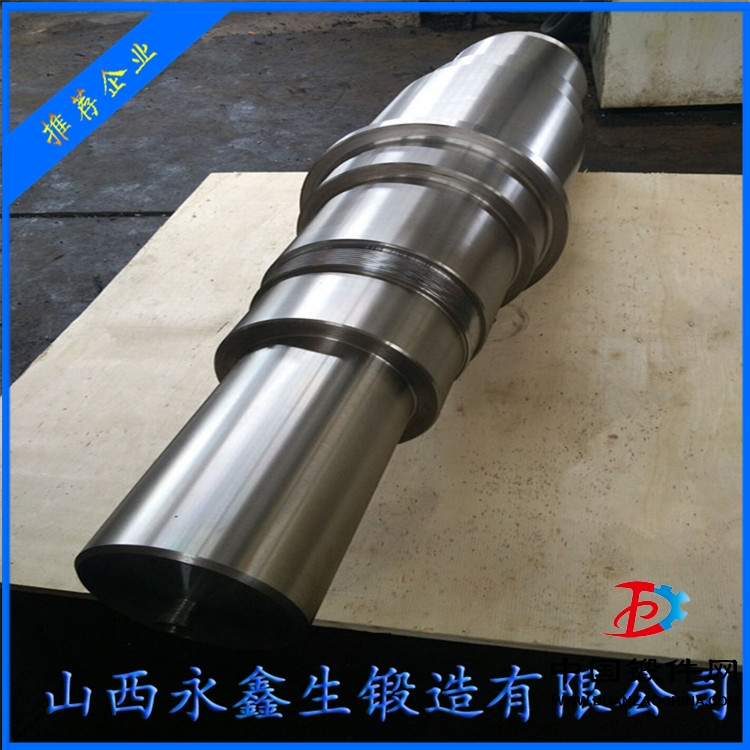

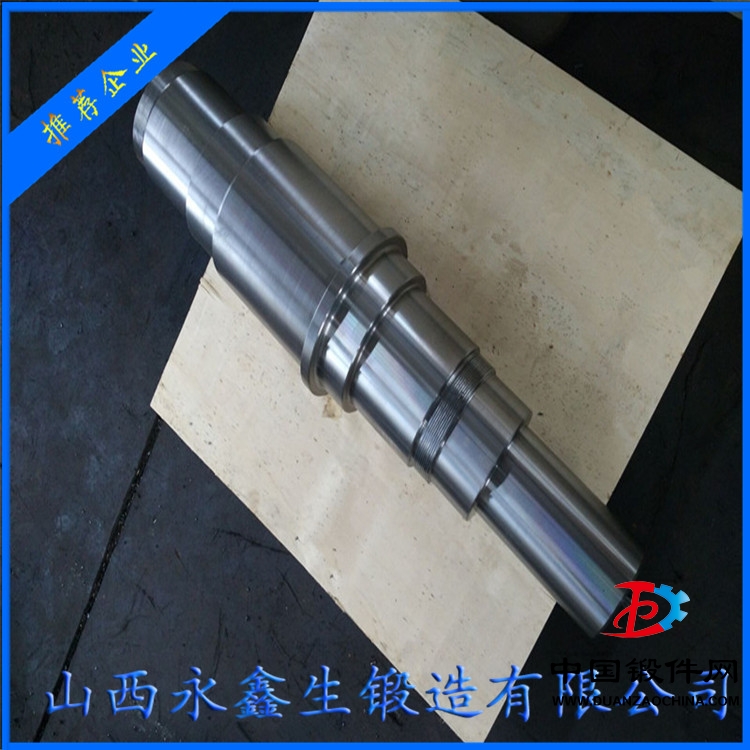

轧辊套锻件 - 山西永鑫生锻造
常用冷轧辊中工作辊的材料有9Cr,9Cr2,9Crv,8CrMoV等,冷轧辊要求表面淬火,硬度为HS45~105。热轧辊常用的材料有55Mn2,55Cr,60CrMnMo,60SiMnMo等,热轧辊使用在开坯,厚板,型钢等加工中。它承受了强大的轧制力 ,剧烈的磨损和热疲劳影响,而且热轧辊在高温下工作,并且允许单位工作量内的直径磨损,所以不要求表面硬度,只要求具有较高的强度,韧性和耐热性。热轧辊只采用整体正火或淬火,表面硬度要求HB190~270硬度。轧辊硬度是一个间接的物理值,它的高低受到轧辊本身内部组织状态的影响,如轧辊材料的基体硬度,轧辊材料中碳化物的种类和数量,轧辊的残余应力等等;同时,由于轧辊硬度检测常用的肖氏和里氏硬度检测均为反弹式硬度检测,受检测仪器的状态,操作者的心理因素等其他因素的影响较大。所以无论是轧辊的制造和使用部门,需要配备专人负责硬度的检测工作,注 意硬度计的选型,与其他硬度的对比关系要稳定,同时要注意经常送检和校对硬度检测仪器和标准试块,有条件的企业可以推广利用标准轧辊来进行硬度计的校对工作。
锻钢轧辊可分为锻钢热轧辊及锻钢冷轧辊,锻钢热轧辊主要用于热轧开坯及型钢粗轧辊,锻钢冷轧辊广泛用作冷轧工作辊。由于冷轧板材要求质量较高,尤其是冷轧薄板广泛用于轻工、汽车、 建筑及铁道等行业,要生产高质量的冷轧薄板,必须要有高质量的冷轧工作辊做保证,这样对冷轧工作辊的性能提出很高的要求:辊身表面必须具有高而均匀的硬 度,以保证冷轧带材或钢板的尺寸精度和良好的表面质量;辊身具有一定的淬硬层深度;具有高的抗事故能力。为达到这些性能,对轧辊材质的原始组织要求很严: 一是纯净的冶金质量;二是组织的均匀性。高的冶金质量指轧辊钢锭结晶致密,偏析不严重,不允许存在白点,钢中残存的非金属夹杂物含量尽可能低。对轧辊使用状态下的组织要求为隐针M及细小C,碳化物颗粒尺寸尽可能细小(0.5-2微米),呈弥散分布。同时保证一定的淬硬层深度,淬硬层深度的增加,可以减少轧辊在使用中的重淬次数,大大降低轧辊成本
