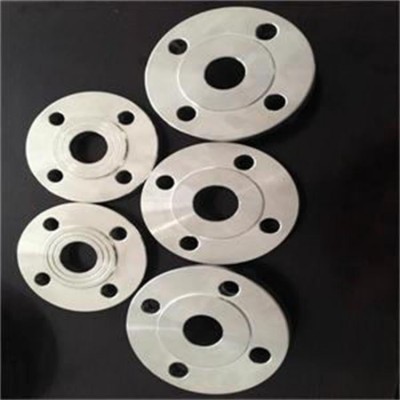

平焊法兰是一种盘状零件,在管道工程中最为常见,法兰都是成对使用的。在管道工程中,法兰主要用于管道的连接。在需要连接的管道,各种安装一片法兰盘,低压管道可以使用丝接法兰,4公斤以上压力的使用焊接法兰。
平焊法兰的主要作用是:
1、连接管路并使管路保持良好的密封性能;
2、如果某一段管路出现问题,便于对某段管路的更换;
3、管路出现故障,便于拆开检测。
平焊法兰:适用于公称压力不超过2.5MPa的钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种。平焊法兰的特点:平焊法兰不仅节省了空间、减轻了重量,更重要的是确保接头部位不会发生泄漏,具有良好的密封性能。紧凑法兰尺寸之所以减小,是由于减小了密封件的直径,这将会减小密封面的截面。光滑式平焊法兰的应用量.多用于介质条件比较缓和的情况下,如低压非净化压缩空气、低压循环水,它的优点是价格比较便宜;
平焊法兰分螺纹连接(丝接)法兰和焊接法兰。低压小直径有丝接法兰,高压和低压大直径都是使用焊接法兰,不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。根据压力的不同等级,法兰垫也有不同材料,从低压石棉垫、高压石棉垫到金属垫都有。法兰连接使用方便,能够承受较大的压力。
连接形式 单面焊接,双面螺母连接。
产品特点外形美观,表面平整光滑,耐酸碱,抗防腐,质感性能强
产品类别全平面板式法兰(FF),突面板式法兰(RF)
制造材料:碳钢、合金钢、不锈钢
化工部标准: HG20593-2009 HG20615-2009
国家标准:GB/T9119-2000 GB/T2555-81
机械部标准:JB/T81-94 JB/T74-94 JB/T75-94
船用标准: GB2506-2005 CBM1012-81 CBM1013-81 CB/T46-1999 CB/T3766-1996
(1).法兰外径:75mm-2190mm产品规格 DN10-DN2000
(2).螺栓孔中心圆直径:50mm----2130mm
(3).螺栓孔直径:11mm-30mm
(4).螺栓孔数量:4个-48个
(5).螺纹:M10-M27
(6).法兰厚度:12mm-58mm
(7).管子外径 : A(17. 2-2032MM) B(14-2020MM )
(8).法兰内径:A(18-2036MM ) B(15-2024MM)
(9).法兰理论重量:0.36kg--234.6kg(DN1800)
(10).法兰压力:0.25MPA-4.0MPA
制造工艺:纯料锻造、毛料锻造(次之)适用于平焊及对焊法兰,钢板适用于平焊法兰,还有离心铸造及浇铸法兰。
