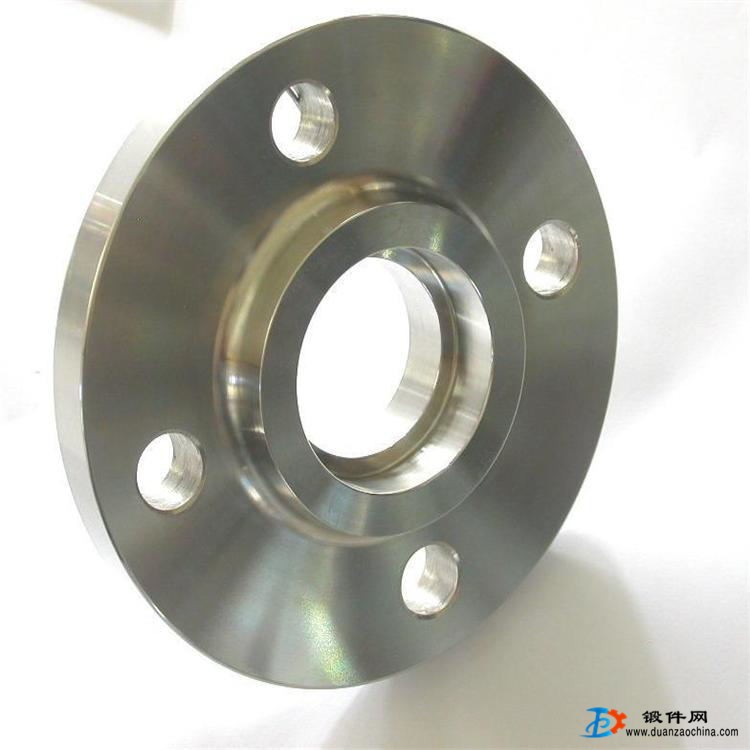

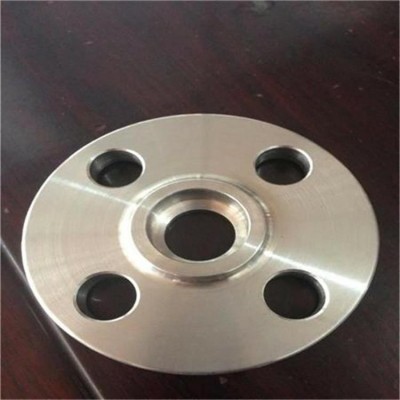

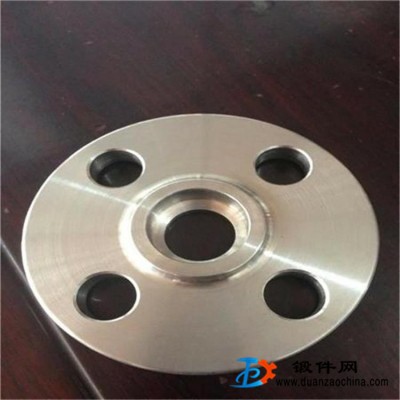

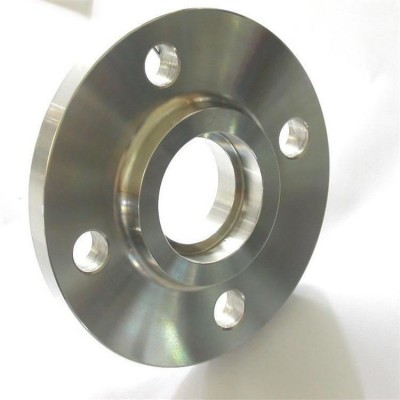

承插焊法兰的基本形状与带颈平焊法兰相同,在法兰的内孔上开有一段承孔,管子插入承孔内焊住,在法兰背面焊一圈焊缝。
由于法兰与管子间存在空隙,有时易产生腐蚀,若里面再焊上一道缝就可避免这种腐蚀。内外两面焊接的承插焊法兰,其疲劳强度比平焊法兰大50 %而静强度相同。
使用这种法兰时.其内径需与管子内径一致。承插焊法兰仅适用于公称通径DN80以下口径的管道上。
承插法兰密封面形式:突面(RF)、凹凸面(MFM)、榫槽面(TG)、环连接面(RJ)。
承插法兰材质:碳钢、合金钢、不锈钢
承插法兰制造标准:ANSI B16.5、HG20619-1997、GB/T9117.1-2000—GB/T9117.4-200、HG20597-1997。
