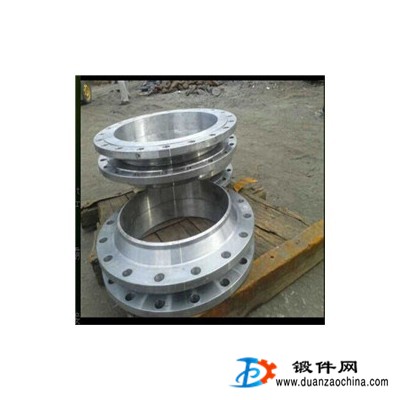

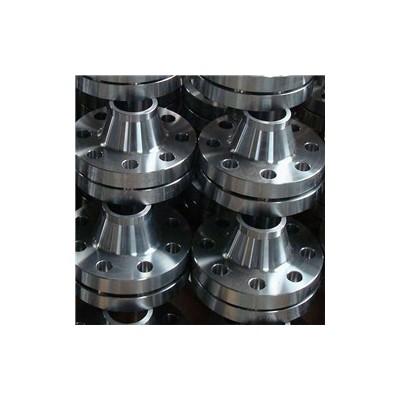

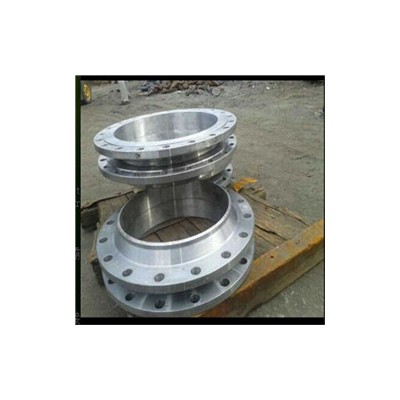

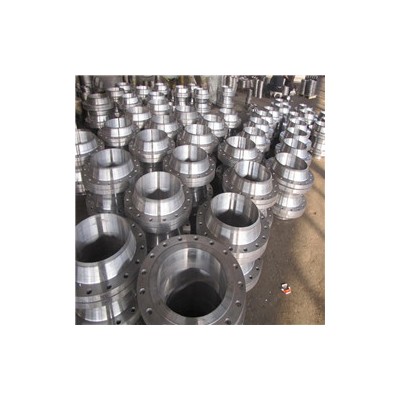

对焊法兰是指带颈的并有圆管过渡的并与管子对焊连接的法兰。对焊法兰适用于压力或温度大幅度波动的管线或高温、高压及低温的管道,也用于输送价格昂贵、易燃、易爆介质的管路上。对焊法兰不易变形,密封好,应用广泛,公称压力PN在16MPa左右。法兰盘的对接尺寸随公称压力而改变,从而造成等径法兰盘常常无法对接,订货、制造、储运、安装、检修、维护等实际工作非常麻烦,对 0.25、0.6 MPa法兰盘采用1.0 MPa的对接尺寸,厚度仍采用原来的三种规格,从而实现对接尺寸的简约化。
尺寸
对焊法兰: 3/8"~80"
DN10~DN2000
压力
美系列: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500, CLASS 2500
欧系列: PN 2.5, PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, PN 250, PN 320, PN 400
法兰密封面类型
美系列:平面 (FF), 突面 (RF), 槽面 (G), 凹凸面(MFM), 环连接面(RJ)
优点:
1、连接管路并能保持管路密封性能。
2、便于某段管路的更换。
3、便于拆开检查管路情况。
4、便于某段管路的封闭。
对焊法兰的压力等级、材质、标准等具有不同的特性和特点,在使用中按照一定的原理和方式和方法使用,能够按照相应的标准生产和加工,保证在使用中具有良好的使用价值和作用。
