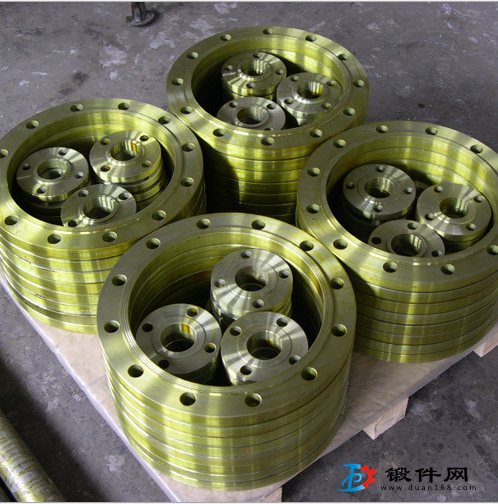

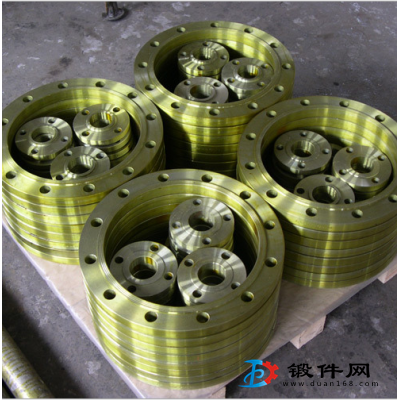

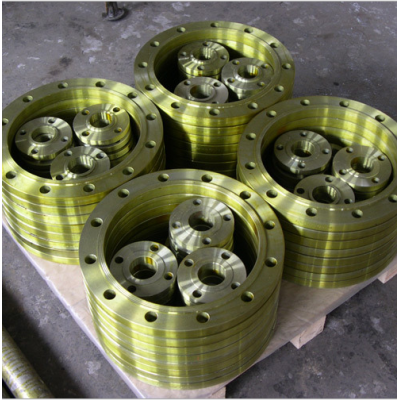

高压法兰又叫法兰盘或突缘。高压法兰使管子与管子相互连接的零件,连接于管端。法兰上有孔眼,螺栓使两法兰紧连。法兰间用衬垫密封。法兰管件(flanged pipe fittings)指带有法兰(突缘或接盘)的管件。
化工部法兰标准应用体系
法兰标准:同时包含欧式法兰和美式法兰。
1、欧式法兰:(HG20592~HG20605)。
压力等级:PN 0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0等10个等级。
公称直径:DN10~DN2000mm。
法兰型式:板式平焊、带颈平焊、带颈对焊、整体式、承插焊、螺纹、对焊环松套、平焊环松套、法兰盖、衬里法兰等10种。
密封面型式:突面、凹凸面、榫槽面、环连接面、全平面等5种。
它可以与JB阀门配套使用。
2、美式法兰标准(HG20615-HG20626)
公称压力:PN2.0、PN5.0、PN11.0、PN15.0、PN26.0和PN42.0 6个压力等级。
公称直径:DN15~DN1500。
法兰型式:带颈平焊、带颈对焊、整体法兰、承插焊、螺纹、松套等6种。
密封面型式:突面、凹凸面、榫槽面、环连接面、全平面等5种型式。
化工行业压力管道应用标准体系也是一个相对比较完整的标准体系,而且经历了若干年的生产实践检验,具有成熟的使用经验。由于它同时具有”大外径系列”和”小外径系列”、”欧式法兰”和”美式法兰”两个系列,故其使用面比较广,它既可以与国外的ANSI、DIN、ISO等标准配合使用,又可以与国内的GB、SH、JB等标准配合使用。化工行业应用标准体系中的常用标准
· HG20592~20605 钢制管法兰(欧洲体系)
· HG20615~20626 钢制管法兰(美洲体系)
· HG20606~20612 钢制管法兰用垫片(欧洲体系)
· HG20627~20633 钢制管法兰用垫片(美洲体系)
