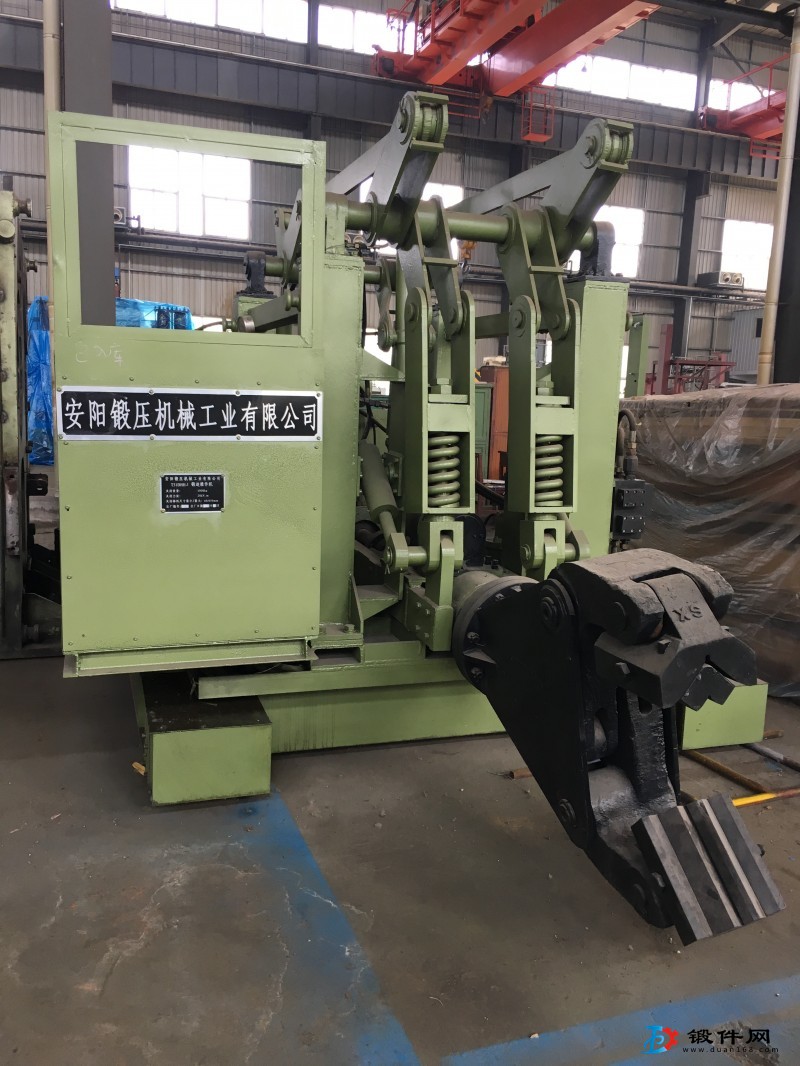

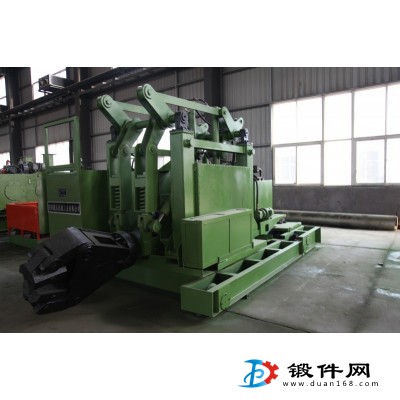

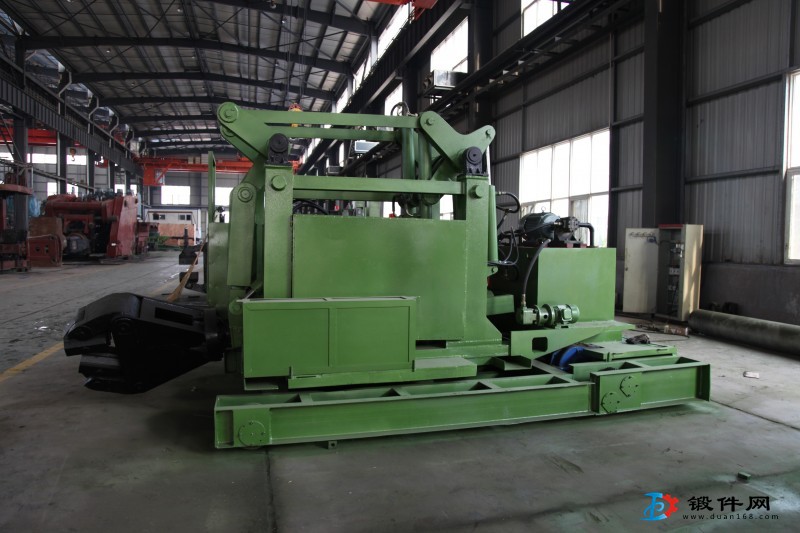

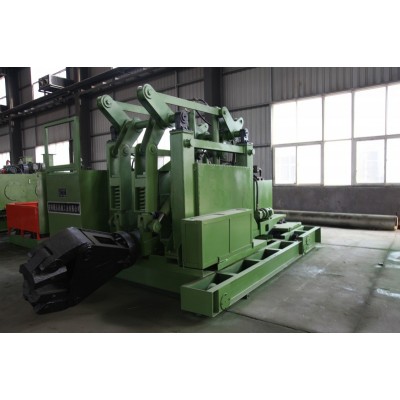

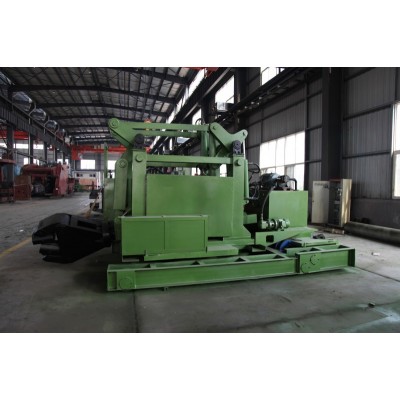

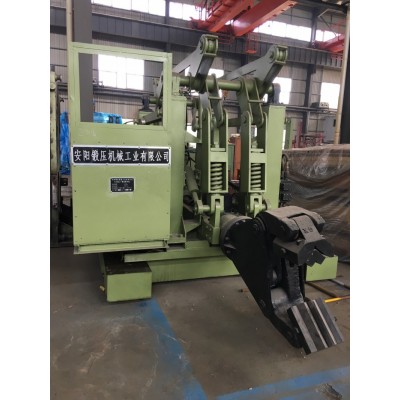

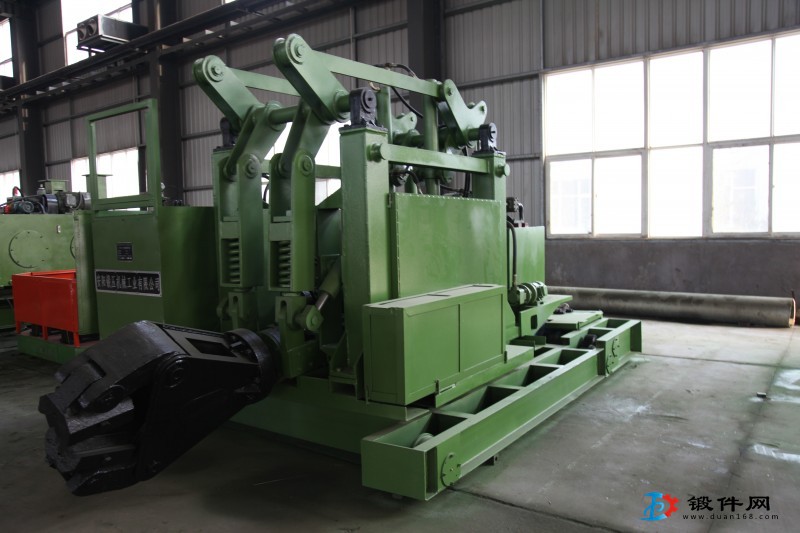

框架式操作机分为框架式直移操作机和框架式回转操作机两种结构形式。它主要用于夹持轴类锻件及坯料配合自由锻锤或自由锻压力机惊醒锻造,可以很大程度地提高生产效率和锻件质量,减轻工人劳动强度,实现锻件生产机械化。 框架式直移锻造操作机可完成大车行走,钳架前后升降和倾斜,钳头旋转和加紧松开等动作。 框架式回转锻造操作机可完成大车行走,钳架前后升降和倾斜,钳头旋转和加紧松开, 以及机架回转等动作。
该型操作机技术参数
型号 |
T31DHH-1 |
T31DHZ-1 |
T31DHH-2 |
T31DHZ-2 |
T31DHH-3 |
T31DHZ-3 |
T31DHH-5 |
T31DHZ-5 |
T31DHZ-8 |
T31DHZ-10 |
T31DHZ-15 |
公称载重量 KN |
10 |
10 |
20 |
20 |
30 |
30 |
50 |
50 |
80 |
100 |
150 |
夹持力矩 KN·M |
20 |
20 |
48 |
48 |
60 |
60 |
120 |
120 |
200 |
250 |
300 |
夹持直径范围 mm |
60-420 |
60-420 |
100-600 |
100-600 |
150-650 |
150-650 |
150-800 |
150-800 |
180-1000 |
170-1030 |
240-1200 |
钳杆最低高度 mm |
650 |
650 |
750 |
620 |
750 |
650 |
1050 |
780 |
800 |
800 |
800 |
钳杆升降行程 mm |
550 |
550 |
750 |
880 |
550 |
650 |
700 |
720 |
1000 |
1000 |
1080 |
钳杆升降速度 m/min |
6 |
6 |
7 |
7 |
6 |
6 |
5 |
5 |
6 |
6 |
5 |
夹钳上仰角度 ° |
7 |
7 |
10 |
10 |
10 |
10 |
7 |
7 |
7 |
7 |
10 |
夹钳下倾角度 ° |
15 |
15 |
15 |
钳头触地 |
钳头触地 |
钳头触地 |
12 |
钳头触地 |
钳头触地 |
12 |
7 |
夹钳旋转速度 r/min |
20 |
20 |
25 |
25 |
20 |
20 |
18 |
18 |
20 |
15 |
15 |
车体行走速度 m/min |
40 |
40 |
40 |
40 |
26 |
26 |
25 |
25 |
20 |
15 |
20 |
轨距 mm |
2236 |
2236 |
2236 |
2236 |
2300 |
2300 |
2300 |
2300 |
2500 |
2800 |
3000 |
安阳锻压机械工业有限公司(原安阳锻压设备厂),是一家具有近60年生产锻压设备历史和国内生产锻锤行业规模的企业。安阳锻压集团公司被认定为高新技术企业,是国内数控全液压模锻锤、电液锤、空气锤等产品国家标准起草制定厂家,数控全液压模锻锤是国家财政资金重点支持项目,是河南省高技术高成长型企业之一,省重点装备企业,是国家锻造协会常务理事和河南省锻造协会副会长单位。
公司生产的产品有数控全液压模锻锤、电液锤、电液动力头、空气锤、大型热锻液压机、装取料机、锻造操作机、液压铆接机和金属屑压块机等。公司生产的C41系列空气锤曾荣获国家产品质量银质奖称号;金砧牌空气锤、电液锤被河南省授予河南省产品称号。公司通过ISO9001:2008质量认证,所有产品获国家生态原产品产品保护享受国际通关绿色通道。
公司现占地近400余亩,有数控锻压设备生产基地、锻锤生产基地、大型锻件生产基地、用户培训基地和锻造设备配件生产四大基地。公司设有河南省数控锻压设备研发中心、国家锻锤研究所,并设有销售中心、售后服务中心、质量检测管理中心、机加工中心和大型热处理及产品装配中心,能为客户提供一条龙式的系统服务。
公司遵循技术创新优、产品质量好、产品、售后服务完善的经营宗旨,为国内、外客户提供规格全、质量优、价格廉的各种锻造设备产品,远销德国、美国、法国、英国、俄罗斯、印度、越南等60个国家和地区,深受用户赞誉和好评。
