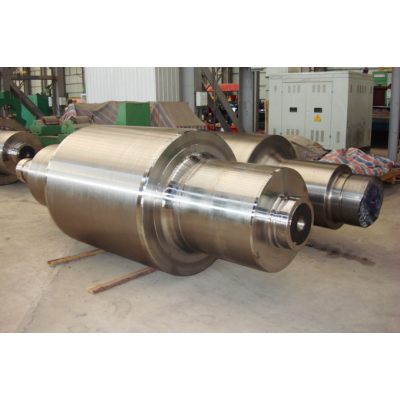

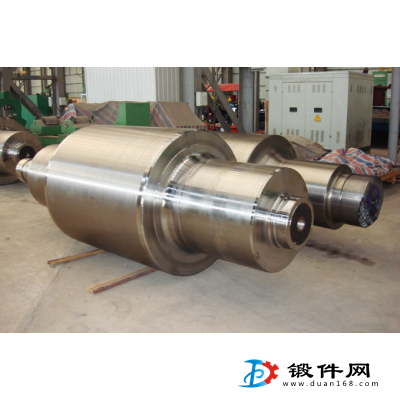

一、冷轧工作辊、中间辊毛坯
我公司具有生产连铸及铸锭电极坯料的能力，公司采用转炉冶炼，废钢加入比例只有5%-15%，提供比电炉冶炼纯净的钢水。电极坯料经过VD工序后，气体含量可以控制得很低。公司采用20吨单支臂电渣炉进行冶炼，一次电渣冶炼，全过程氩气保护，气体含量确保有效控制。锻造采用20MN或者80MN压机锻造，压力足够压实，同时根据钢种特效锻造前采取高温扩散工艺。锻造后采用正火、扩氢工艺、球化退火工艺。辊坯质量整体可控。

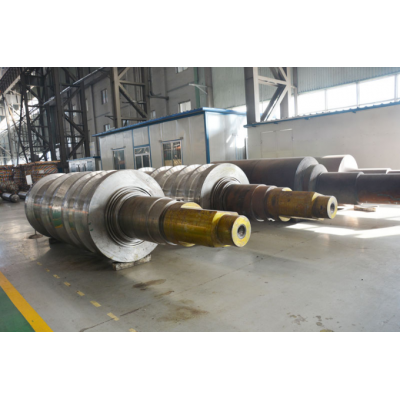

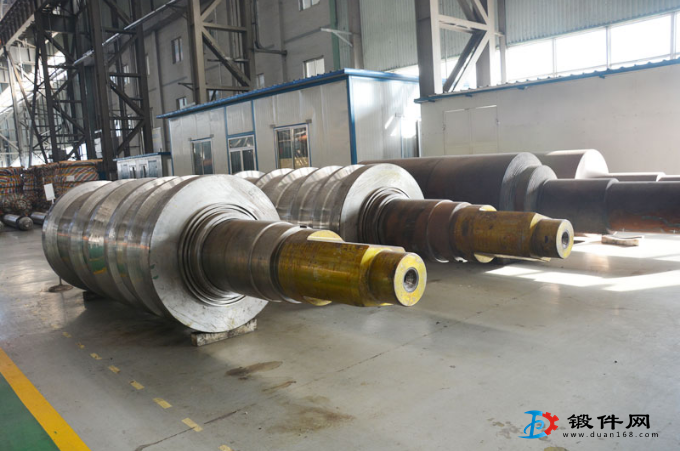

二、锻造支承辊毛坯及成品
我公司支承辊原材料采用 转炉冶炼-LF精炼-VD-V真空浇注（氢控制在1.2PPM以下），钢锭质量完全满足要求。锻造利用80MN压机，采用 KD法或WHF法压实，同时严格控制终锻温度，锻后采用正火+球化退火工艺，为最终热处理提供非常好的组织状态。

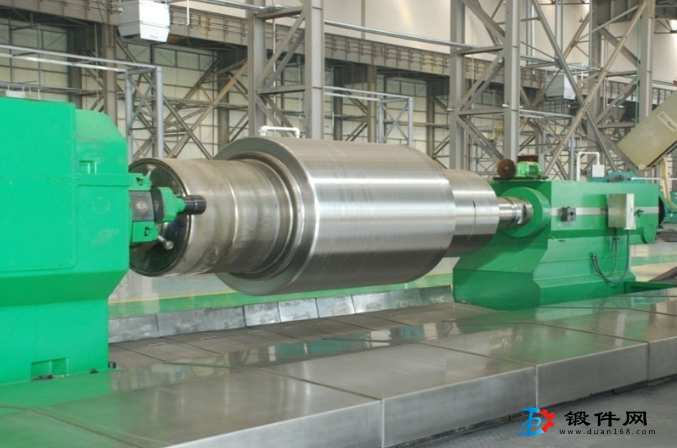

三、锻造支承辊
锻造支承辊最终热处理采用调质+差温淬火工艺，辊身辊径硬度得到很好控制，辊身硬度均性控制在2HSD以内，同时几乎不存在软带，大大延长了使用寿命。
