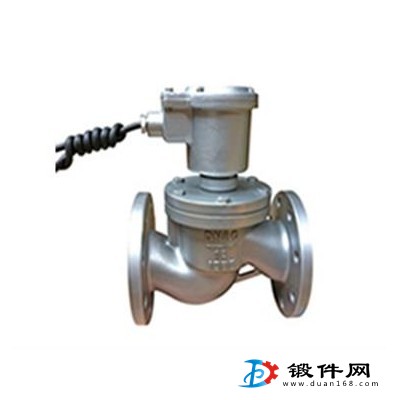

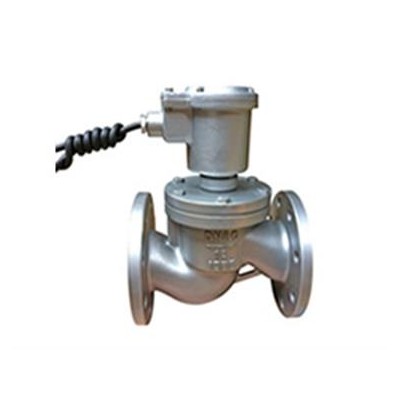

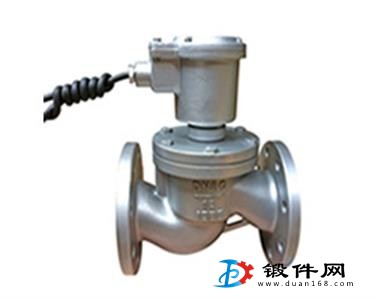

ZBSF耐酸碱不锈钢电磁阀安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。
本阀为分步动作直接导常闭电磁阀,线圈通电后衔铁先带动小阀开启,大阀在所形成的介质压差和电磁力的作用下面开启.线圈断电,衔铁部件复位,大小阀利用介质压力面紧密关闭。
常开电磁阀,线圈通电后,衔铁在磁力作用下下移,推动副阀阀塞下移,直到和副阀座压紧,副阀关闭,由于主阀阀杯上下压差趋于相等,主阀阀杯由磁力和自重压紧紧密封面,阀门关闭。线圈断电,磁力为零,衔铁和副阀阀塞由弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,主阀阀杯由下下压差作用向上升起,主阀打开,阀门开启。
DN |
寸 |
L |
D |
D1 |
D2 |
b |
f |
n-d |
ZBSF-15F |
1/2 |
115 |
Φ95 |
Φ65 |
Φ46 |
14 |
2 |
4-Φ14 |
ZBSF-20F |
3/4 |
115 |
Φ105 |
Φ75 |
Φ56 |
16 |
2 |
4-Φ14 |
ZBSF-25F |
1 |
125 |
Φ115 |
Φ85 |
Φ65 |
16 |
3 |
4-Φ14 |
ZBSF-32F |
1 1/4 |
150 |
Φ140 |
Φ100 |
Φ76 |
18 |
3 |
4-Φ18 |
ZBSF-40F |
1 1/2 |
165 |
Φ150 |
Φ110 |
Φ84 |
18 |
3 |
4-Φ18 |
ZBSF-50F |
2 |
190 |
Φ160 |
Φ125 |
Φ99 |
20 |
3 |
4-Φ18 |
ZBSF-65F |
2 1/2 |
250 |
Φ185 |
Φ145 |
Φ118 |
20 |
3 |
8-Φ18 |
ZBSF-80F |
3 |
270 |
Φ200 |
Φ160 |
Φ132 |
20 |
3 |
8-Φ18 |
ZBSF-100F |
4 |
320 |
Φ220 |
Φ185 |
Φ156 |
22 |
3 |
8-Φ18 |
ZBSF-125F |
5 |
400 |
Φ250 |
Φ210 |
Φ184 |
22 |
3 |
8-Φ18 |
ZBSF-150F |
6 |
480 |
Φ285 |
Φ240 |
Φ211 |
24 |
3 |
8-Φ22 |
ZBSF耐酸碱不锈钢电磁阀安装使用
1、建议使用单位指派专人负责zbsf耐酸碱不锈钢电磁阀使用保养。
2、电磁阀安装后,须通入介质试动作数次,确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。
4、zbsf耐酸碱不锈钢电磁阀较长时间不用时,应关闭阀前手动阀,重新启用时,蒸汽电磁阀应将冷凝水排除干净,并作试动作数次,待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时,应将内部零件试净并用压缩空气吹净储存。
6、使用时间较长时,如活塞与阀座间密封不好,可将活塞密封面重新磨平,再和阀座研磨。
7、工作时,要注意阀门前后压力表,要求工作压力不得超过额定压力,工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时,电磁阀要停止使用,关闭前后手动阀,以防止电磁阀爆炸和泄漏。
