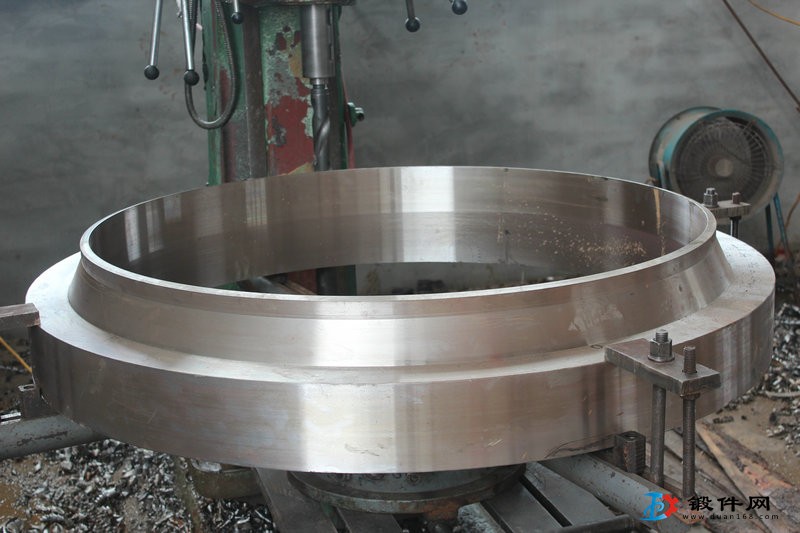

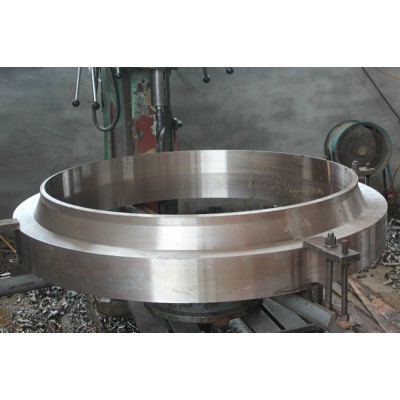

法兰 |
标准号 |
密封面 |
压力等级 PN，MPa |
常用阀门配套法兰 |
|
|
|
类型 |
代号 |
形式 |
代号 |
|
|
|
|
带颈 平焊 |
SO |
HG/t20592-2009 GB/T9116-2010 |
突面 |
RF |
PN6-PN160 |
突面带颈平焊法兰是近年来引进的 石油化工装置中普遍使用的结构型式 |
|
凹凸面 |
MFM |
1~40 |
|
|
|
|
|
榫槽面 |
TG |
1.0~4.0 |
|
|
|
|
|
全平面 |
FF |
0.6~1.6 |
|
|
|
|
|

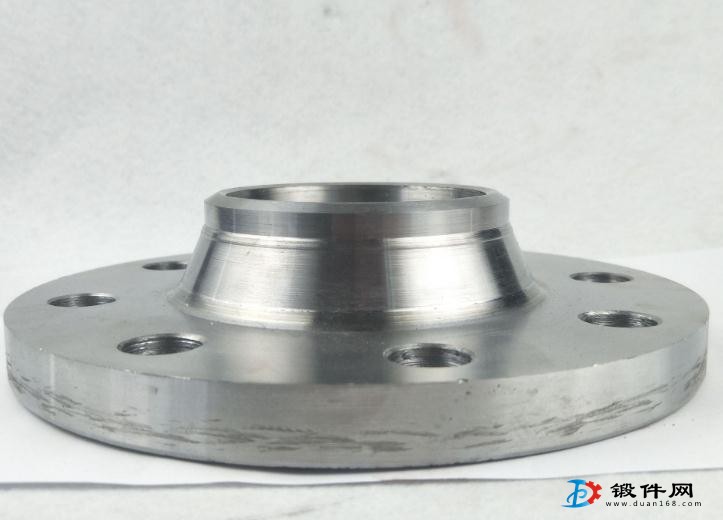

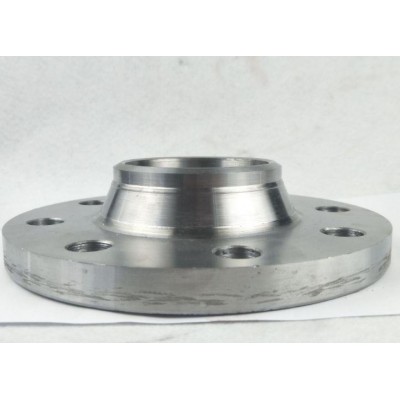

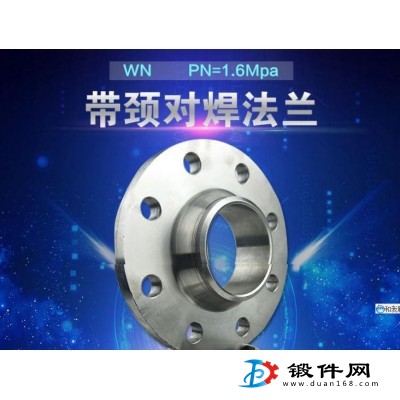

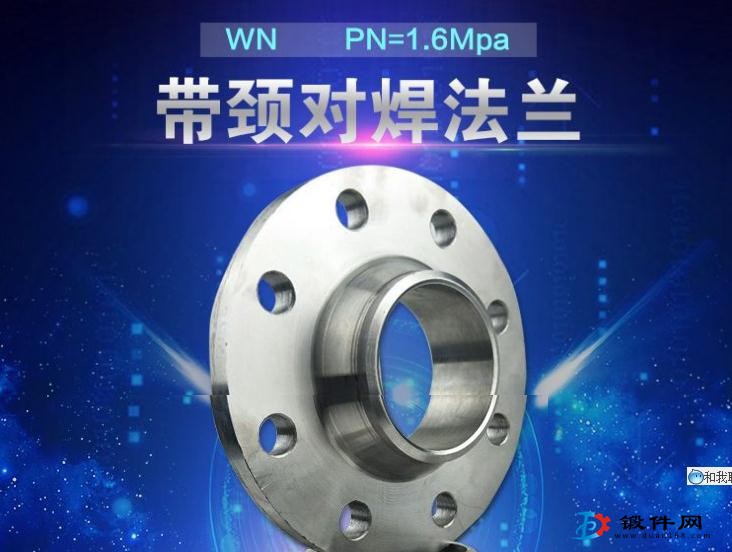

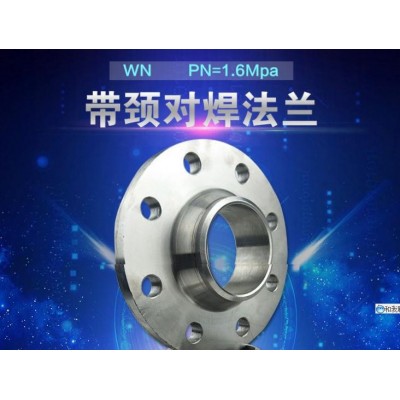

带颈 对焊 |
WN |
HG/T20592-2009、 JB/T82-94、 GH/T9115-2010 |
突面 |
RF |
PN10-PN250 |
PN4.0-PN10.0MPa的阀门通常配 用凸面的管法兰，如:Z41H-40、 J41H-64、H44H-100等，160压力 以上则选用环连接面，如J41H- 160突面对焊法兰也可配用采用 对夹式连接的蝶阀及止回阀。 |
|
凹凸面 |
MFM |
1.0~16.0 |
|
|
|
|
|
榫槽面 |
TG |
1.0~16.0 |
|
|
|
|
|
环连接面 |
RJ |
6.3~25.0 |
|
|
|
|
|
全平面 |
FF |
1.0~1.6 |
|
|
|
|
标准体系
国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。现将各国管法兰简介于下:
1，以德国及原苏联为代表的欧洲体系管法兰
2，美洲体系管法兰标准，以ANSI B16.5和ANSI B 16.47为代表
3，英国和法国管法兰标准，两国各有两套管法兰标准。
综上所述，国际上通的管法兰标准可概括为两个不同的，且不能互换的管法兰体系:一个以德国为代表的欧洲管法兰体系;另一个是以美国为代表的美洲管法兰体系。
IOS7005-1是国际标准化组织于1992年颁布的一项标准，该标准实际上是把美国和德国两套系列的管法兰合并而成的管法兰标准。
