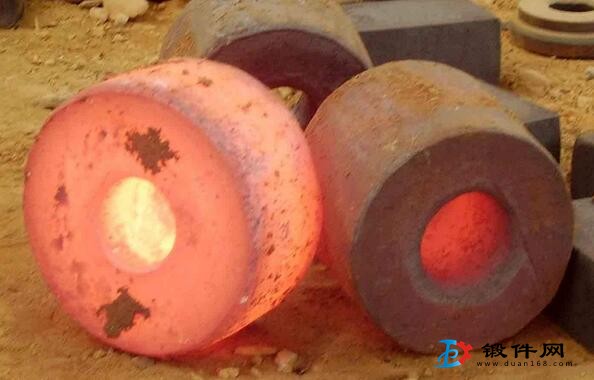

不诱钢锻造工艺有如下特点:
(1)导热性差。不锈钢中含有大量的铬、镍、锰、钛等合金元素,因此导热性差。合金元素含量越多,导热性越差。在800℃以下,其导热性比一般碳钢、合金钢约低20%?50%在高温下导热性与磁钢、合金钢相近。加热时要严格控制加热温度和加热速度。
(2)塑性低。不锈钢的塑性随温度的升高面增高,随温度的下降而降低,特别是马氏体不锈钢尤为明显。加热应均匀,以免变形不均匀而开裂。锻造这类钢材时,其变形程度应小于60%,使用的工具也必须预热到200?250℃。不锈钢钢锭锻造时,应先轻击快锻,然后逐渐重击锻透,及时清除表面裂纹。
(3)变形抗力大。不锈钢在高温下的变形抗力比较大,因此,锻造不锈钢时需采用较大吨位的设备和耐磨损的模具材料。不锈钢的高温抗力介于镍基高温合金与一般合金结构钢之间,并随着变形程度的增加面上升,所以不能釆用太大的变形程度。
(4)再结晶温度较高。因此,不锈钢锻件的锻造温度范围很狭窄,容易产生过热和过烧现象,应严格控制锻造温度范围。不锈钢的锻造温度范围只有250℃左右,有的略宽些。
(5)尺寸收缩率大。主要是奥氏体钢的线膨胀系数大,因此,锻件在最终成形时,应按较大的收缩率来掌握锻件的尺寸,避免因锻件冷却后尺寸不足而报废。
(6)锻件要缓冷。对于马氏体不锈钢,如果锻后冷却太快,内外温差大而使组织转变不一致,所形成的组织应力与变形残余应力相叠加,可能导致锻件开裂。所以马氏体不锈钢应在灰坑内缓冷或在砂坑内缓冷。
更多锻件资讯请关注 锻件网 www.duan168.com
