合金结构钢锻件热处理

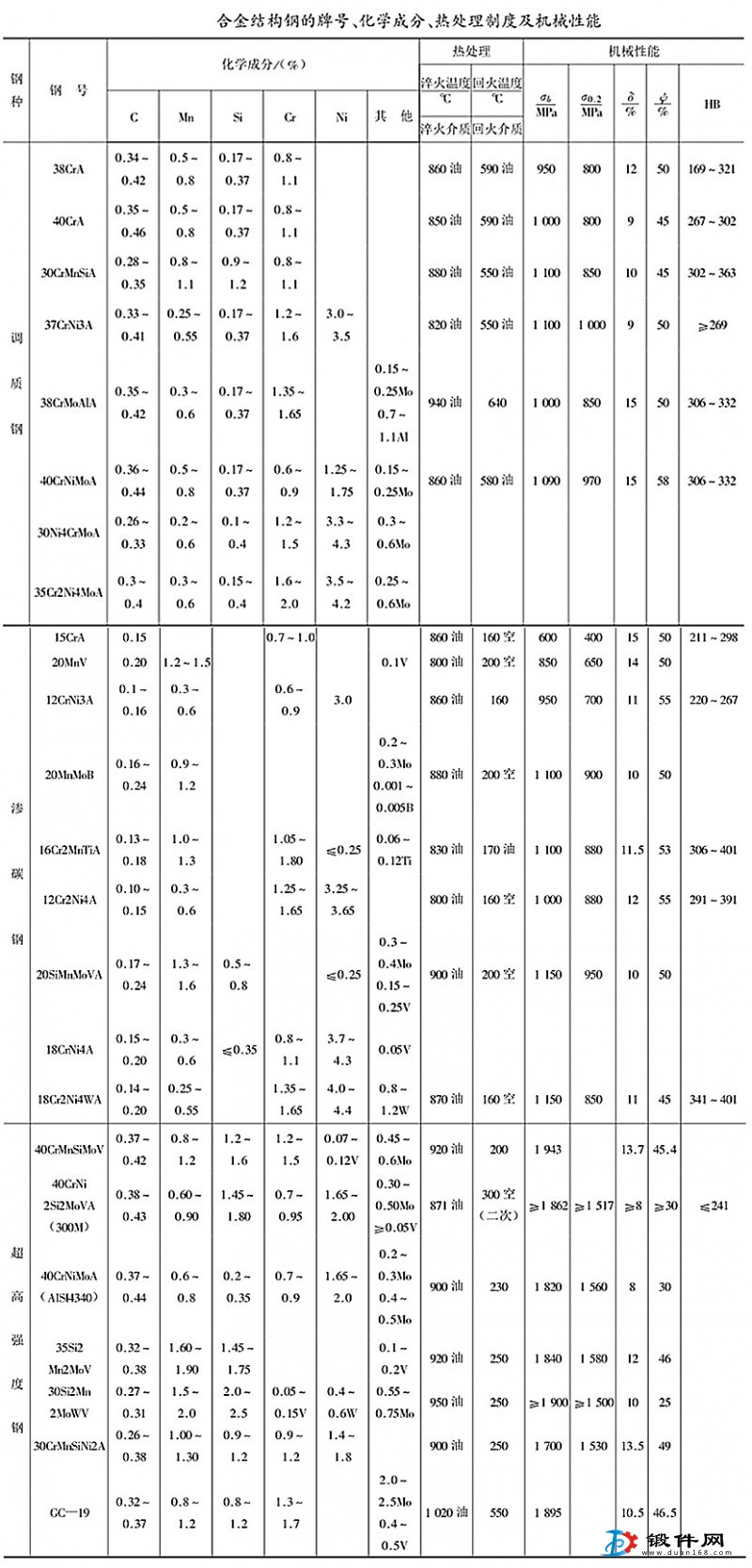

合金调质钢含碳量都在中碳范围，对合金含量较少的钢，正火后的组织多为珠光体（称珠光体型钢合金）；含量较多的钢，则为马氏体组织（称马氏体型钢）。为了便于切削加工和改善钢中因热加工不当而造成的粗晶组织和带状组织,先需要进行预备热处理。为此,对于珠光体型钢可以在Ac3以上加热进行一次正火或退火处理;对于马氏体型钢则先在Ac3以上加热进行正火，然后再在Ac3以下进行高温回火，使其组织转变为回火索氏体，以降低硬度。当锻件加工成零件后再进行最终热处理，先将钢加热至以上淬火，获得马氏体组织,再进行回火,使锻件获得所需要的性能。调质钢的回火温度为500-650℃（高温回火）。
合金渗碳钢的热处理规范是渗碳后，进行淬火+低温回火。根据钢的成分不同，其热处理的方式不同(直接淬火、一次淬火或两次淬火,而后低温回火）。其渗碳层的组织为隐针状回火马氏体和均匀分布的细粒状碳化物。表面硬度HRC58-63，心部硬度随钢种不同，分别出现低碳回火马氏体、屈氏体和索氏体等组织，其硬度在HRC20-45之间。

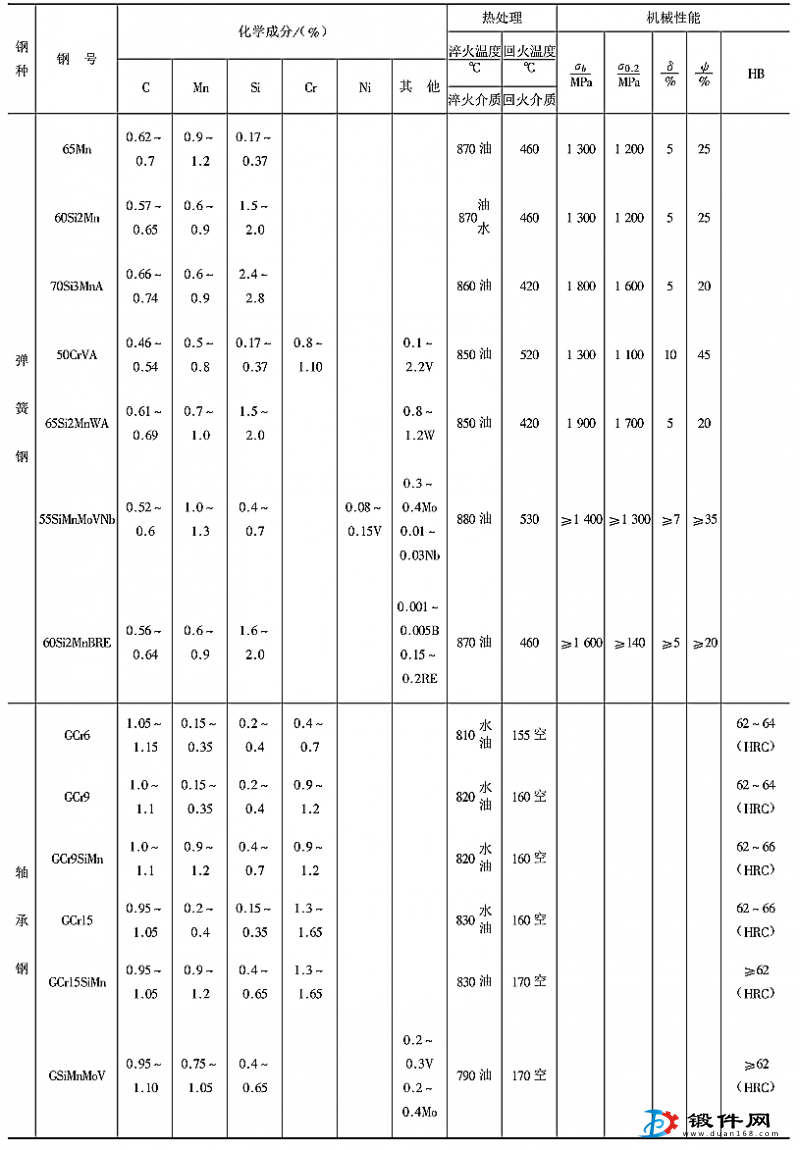

弹簧钢的热处理方式主要有两种。一种是淬火后中温回火处理；另一种是低温消除应力处理。采取何种热处理方法取决于弹簧绕制前钢材的供应状态。
轴承钢（以GCr15钢为例)锻件一般要经过球化退火(预备热处理)和淬火+低温回火(最终热处理)。
合金工具钢锻件热处理

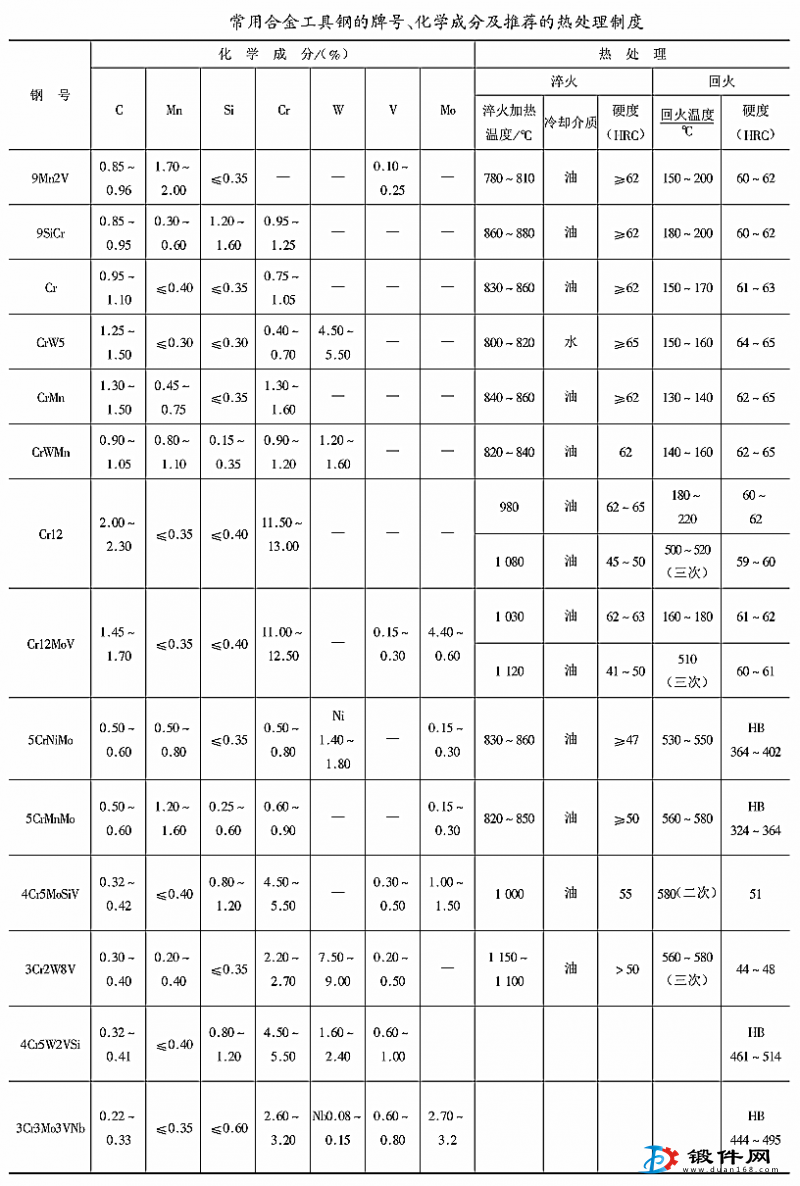

低合金工具钢的淬火温度比碳钢高，一般为800℃以上，这样增加了固溶体的合金化程度,从而提高钢的机械性能。为了减少淬火应力，防止变形超差和提高机械性能,某些低合金工具钢可进行等温、分级淬火。
Cr12MoV冷变形模具钢的最后热处理有两种工艺:一种是一次硬化工艺，即采用较低的淬火温度（980-1030℃），钢的晶粒较细，其强度和初性较好；另一种是二次硬化工艺，即在较高的温度下淬火,可获得马氏体和碳化物及大量残余奥氏体，硬度较低，然后采用较高的温度（490-520℃）回火，并重复进行3-4次。
5CrNiMo，5CrMnMo热变形模具钢，最终热处理采用830℃左右淬火和500-550℃高温回火。处理后的组织为回火索氏体十回火屈氏体，这种组织具有良好的综合性能。
量具钢一般都采用淬火+冷处理+低温回火，以保证量具获得高硬度与高耐磨性。
